Palettenetikettierer

Legi-Air 4050E(L)2A

Maximale Leistung für 2-seitige Palettenetikettierung im Dauerbetrieb

Bis zu 420 Paletten pro Stunde etikettieren
Zweiseitige Kennzeichnung im Durchlauf möglich
Intuitive Steuerung über Touchdisplay
Duale Druckluft für Etikettensicherheit
Robuste Bauweise für den Dauerbetrieb
Optionales Schutzgehäuse für mehr Sicherheit

Der Legi-Air 4050E(L)2A ist die ideale Lösung für die automatisierte Palettenetikettierung im industriellen Dauereinsatz. Dank seiner leistungsstarken Applikator-Technologie – verfügbar in kurzer (E2A) oder langer (EL2A) Variante – ermöglicht das System eine präzise ein- oder zweiseitige Etikettierung von Paletten sowohl im Durchlauf als auch im Stillstand.

Mit bis zu 420 etikettierten Paletten pro Stunde ist der 4050E(L)2A einer der schnellsten Palettenetikettierer seiner Klasse. Zwei unabhängig arbeitende Druckluftkreisläufe gewährleisten auch bei Unterbrechung der Versorgung eine zuverlässige Etikettenfixierung. Ein benutzerfreundliches 7-Zoll-Touchdisplay, elektrische Ab- und Aufwickler sowie verschiedene Optionen wie Schutzgehäuse oder Performance Level D runden das System ab. Der Legi-Air 4050E(L)2A – entwickelt für maximale Effizienz, Zuverlässigkeit und Bedienkomfort.

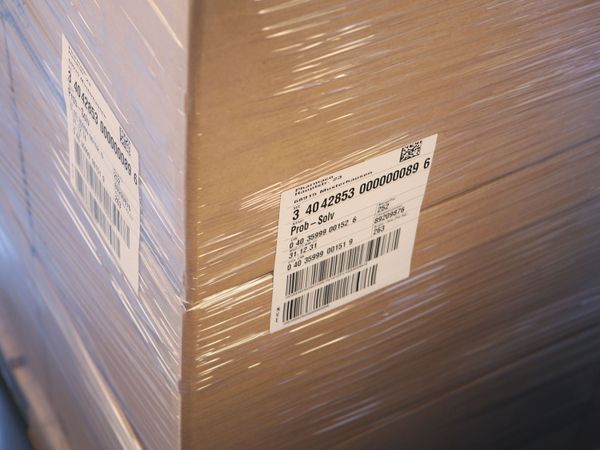

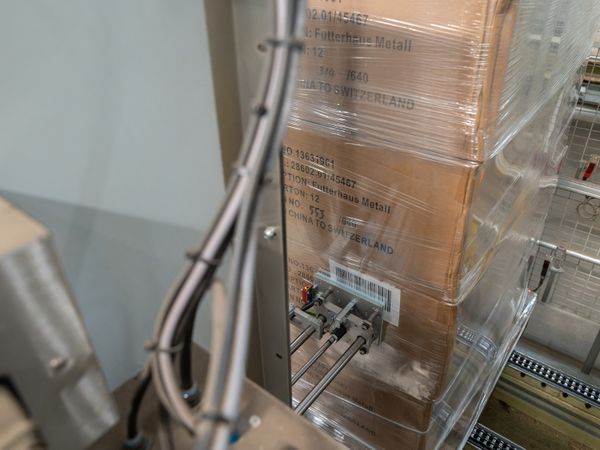

2-seitige Etikettierung auf folierter Palette mit Kartons

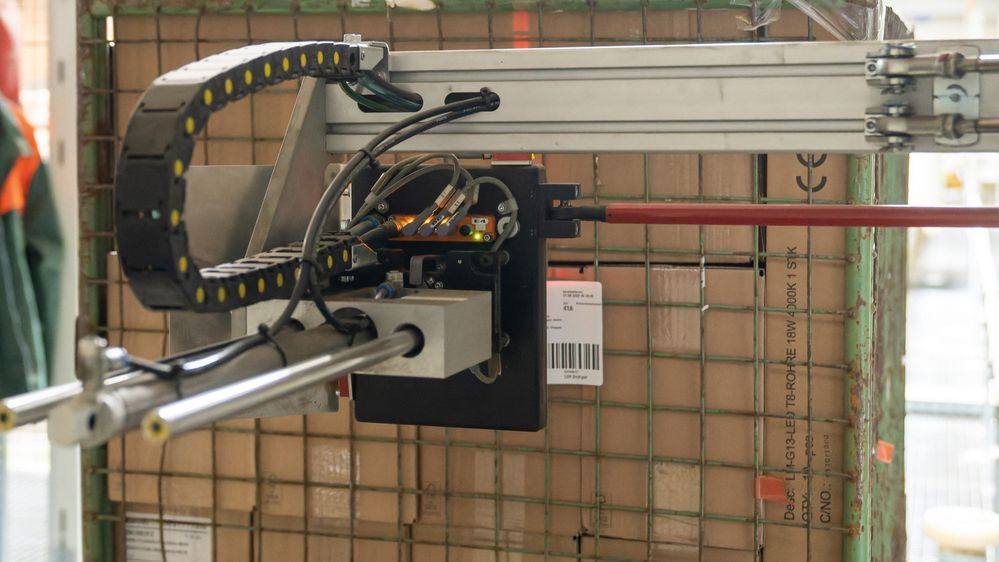

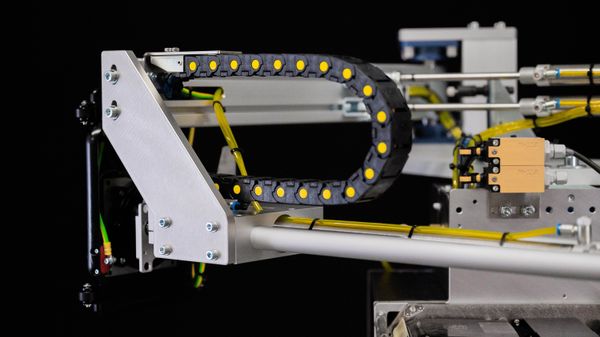

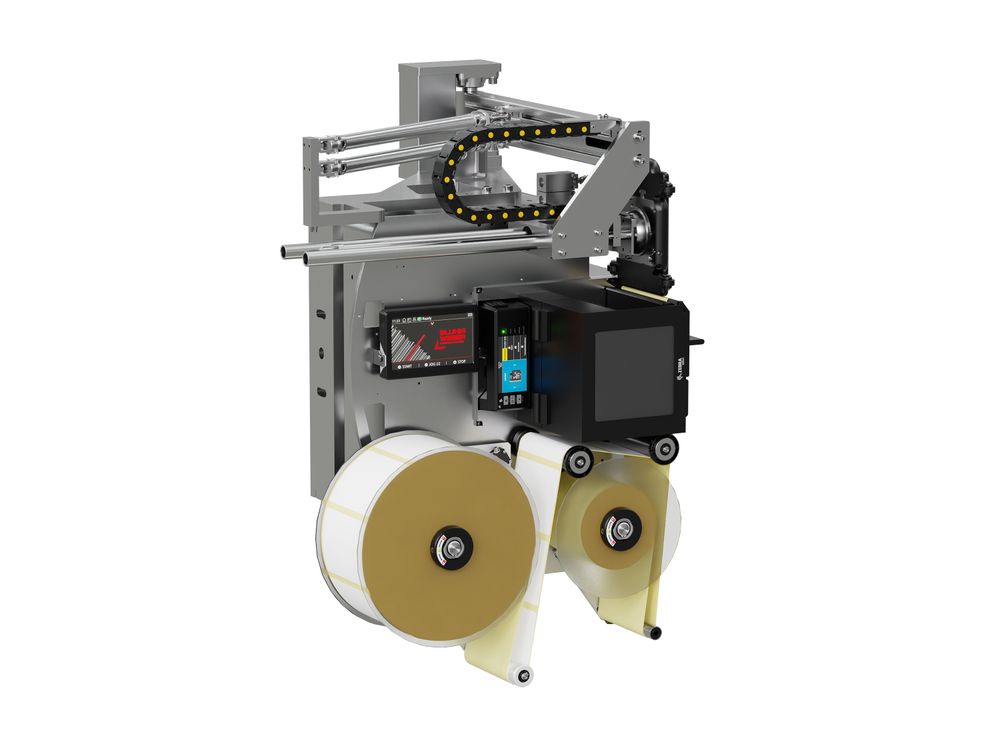

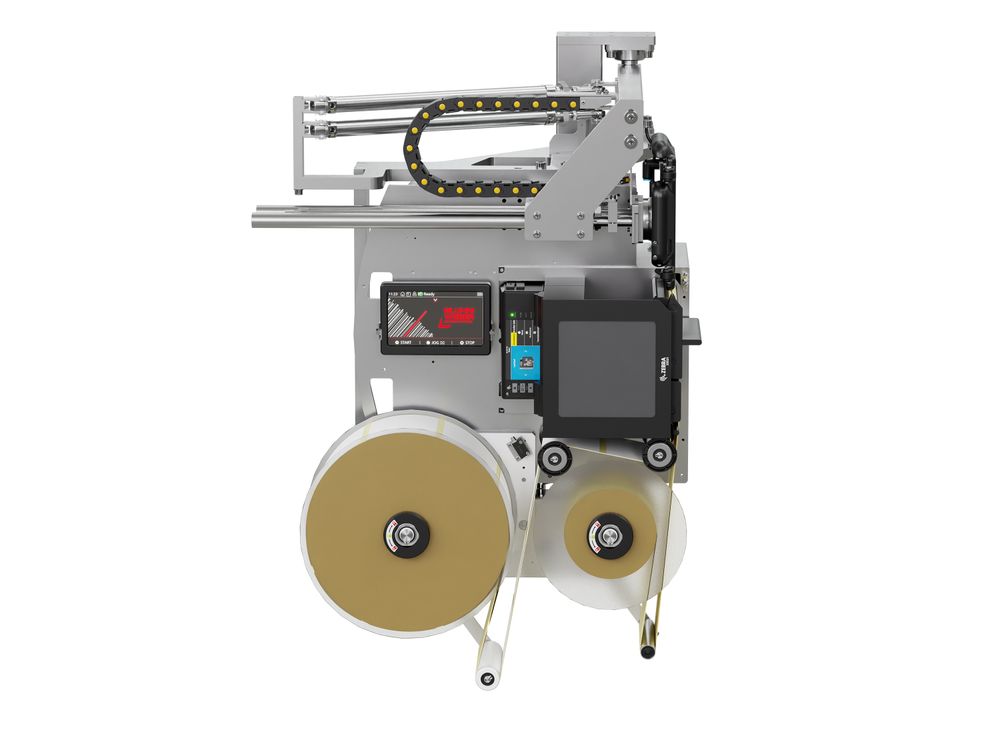

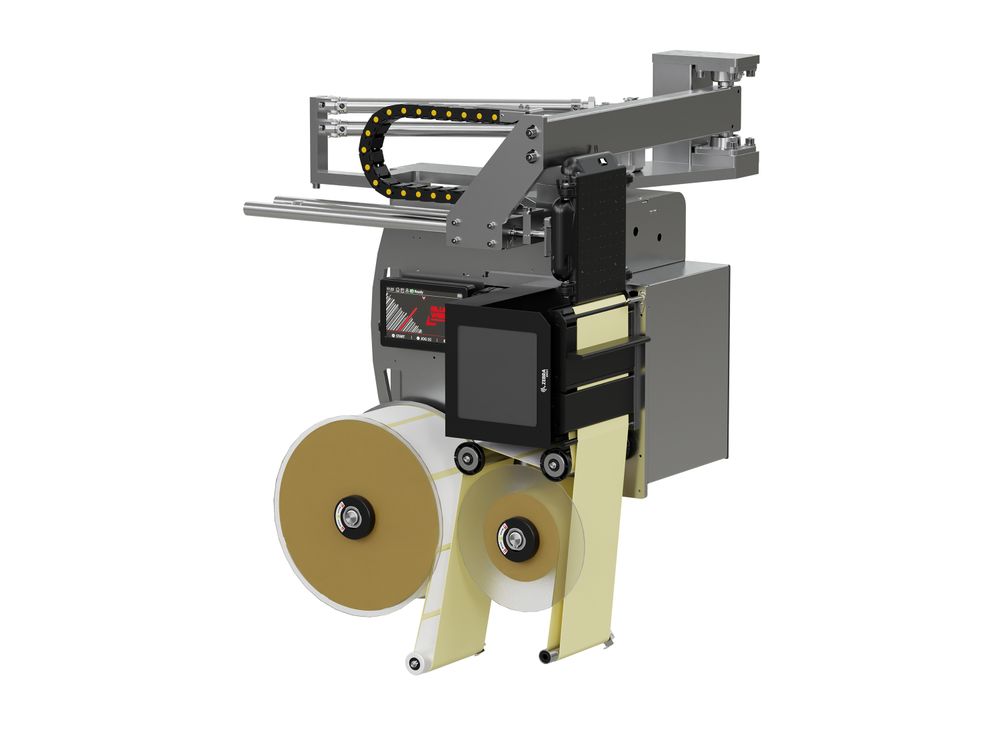

Der Legi-Air 4050E(L)2A verfügt über einen präzise geführten Applikator mit zwei pneumatischen Lineareinheiten. Damit lassen sich Etiketten stirnseitig, seitlich oder rückseitig auf Paletten aufbringen – ganz nach Prozessanforderung. Durch die intelligente Bauweise ist keine Unterscheidung der Hardwareposition mehr nötig – das vereinfacht Konfiguration und Integration erheblich.

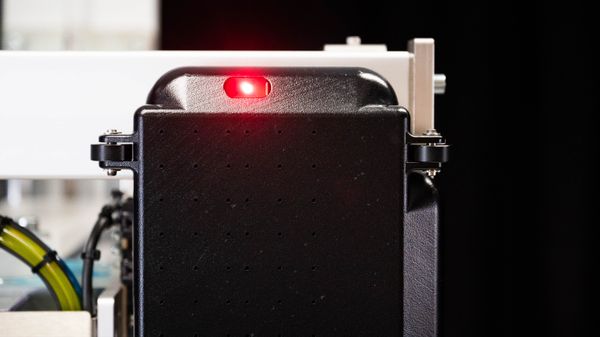

Die Spendestempelplatte ist mit zwei geschützten Sensoren und seitlich montierten Rollen ausgestattet. Diese Technik verhindert ein Verhaken – besonders bei folierten Paletten – und sorgt für einen sanften Ablauf des Etikettiervorgangs. Selbst bei hohem Durchsatz bleibt die Prozesssicherheit jederzeit gewährleistet, auch bei herausfordernden Bedingungen.

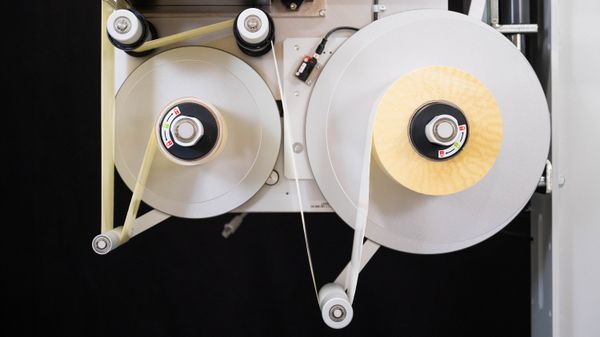

Elektrisch betriebene Ab- und Aufwickler garantieren eine gleichmäßige Materialführung, entlasten das Druckmodul und senken den Wartungsaufwand. Druckmodule aller führenden Hersteller lassen sich einfach integrieren und bei Bedarf austauschen. Das System unterstützt Etikettendruck mit bis zu 600 dpi – für gestochen scharfe Kennzeichnungen.

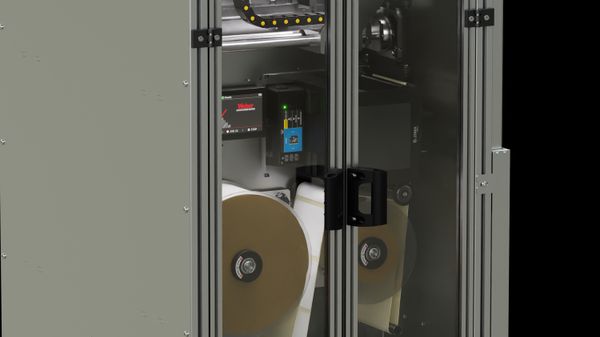

Optional ist der Legi-Air 4050E(L)2A mit einem Schutzgehäuse erhältlich, das Bedienpersonal und System gleichermaßen schützt. Flügeltüren ermöglichen den einfachen Zugriff, während ein automatisch gesteuerter Schieber den Applikator bei Aktivierung freigibt. Diese Option empfiehlt sich besonders in Umgebungen mit hohen Sicherheitsanforderungen und Dauerbetrieb.

Zebra ZE511

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	104 mm
Druckgeschwindigkeit bis	457 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

Zebra ZE521

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	168 mm
Druckgeschwindigkeit bis	356 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

Sato S84NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	104 mm
Druckgeschwindigkeit bis	406 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

Sato S86NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	167,5 mm
Druckgeschwindigkeit bis	355,6 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt, RFID

CAB PX Q4

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	108,4 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer , Thermodirekt

CAB PX Q6

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	168 mm
Druckgeschwindigkeit bis	250 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Novexx XDM 944

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	106 mm
Druckgeschwindigkeit bis	400 mm/sec
Druckkopfauflösung	300 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Novexx XDM 945

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	128 mm
Druckgeschwindigkeit bis	350 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

Novexx XDM 946

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	160 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer , Thermodirekt

LDM 180

Effizientes Spendemodul für den Einsatz ohne Druckfunktion

Technische Daten

Spendedaten

Etikettiermodus

im Stillstand, im Durchlauf

Etiketten-Applikationsrate max.

420 /min

Positioniergenauigkeit (+/-)

2 mm

Produktgeschwindigkeit bis

18 m/min

Etikettenformat min. (BxL)

50 x 50 mm

Etikettenformat max. (BxL)

160 x 300 mm

Palettenetikettierung

1-seitig, 2-seitig

Durchmesser Etikettenrolle max.

300 mm

Etikettenrollen-Kern-Durchmesser

76 mm

Merkmale

Technologie

Pneumatisch

Einbaulagenunabhängigkeit

nein

Etikettenabrollung

Schrittmotor

Etikettenaufrollung

Schrittmotor

Etiketten-Mangel-Warnung

Bandriss-Erkennung

optional

HMI

HMI Ausführung

Touchdisplay

Physikalische Aspekte

Abmessung System (HxBxL)

1177 x 822 x 1057 mm

Orientierung

Links Hand, Rechts Hand

Gewicht

80 kg

Zulassungen

Rel. Luftfeuchtigkeit nicht kondensierend

15 - 95 %

Umgebungstemperatur

2 - 35°C

Geräuschentwicklung

72 dB

Anschlüsse

Anschlussspannung

92 - 263 V

Netzfrequenz

50 - 60 Hz

Stromstärke

5 A

Druckluftanschluss

6 bar

Schnittstellen

USB, RS232, Applicator Port, Ethernet IPV4

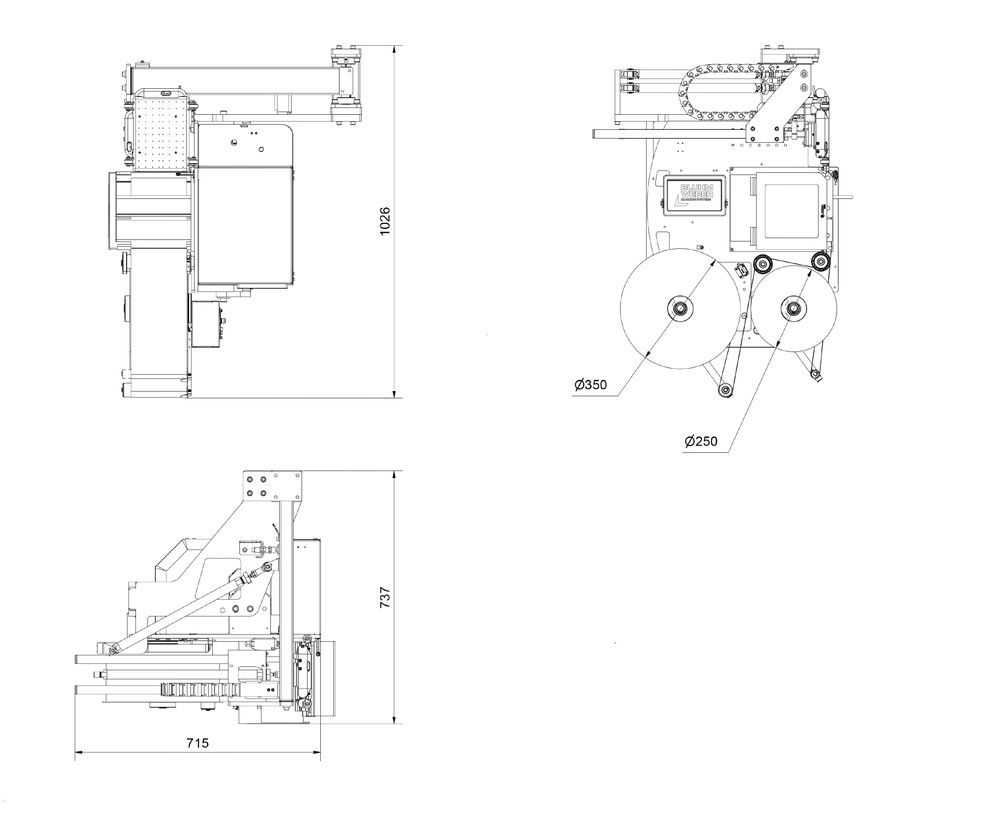

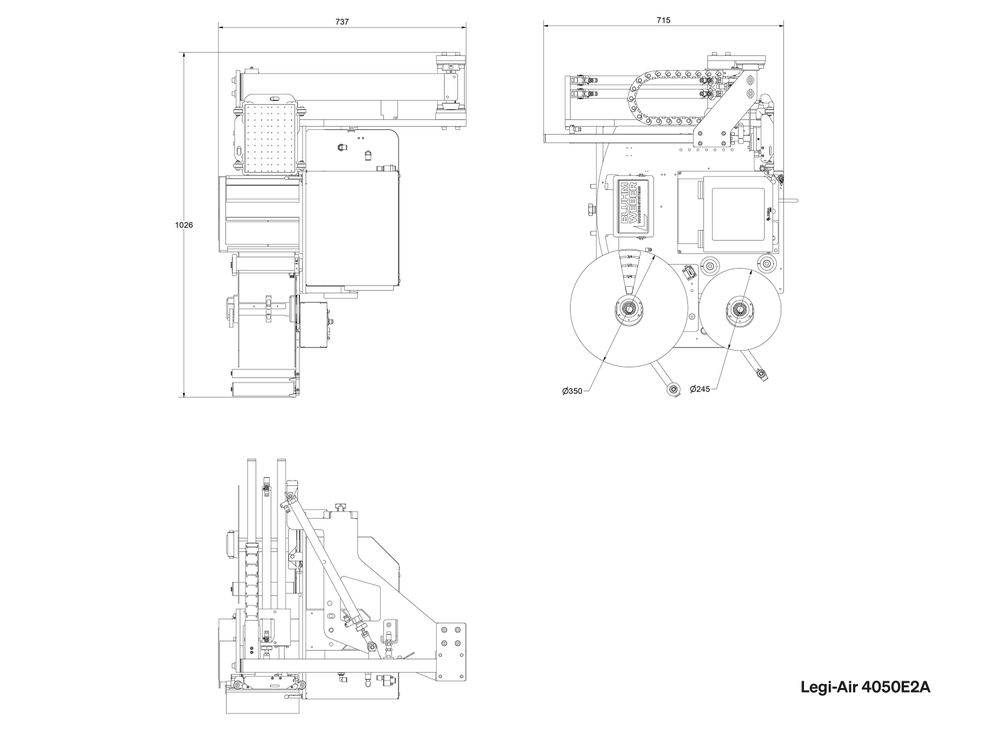

Technical Drawing Legi-Air 4050 E2A (1,3 MB)
