CO2 Laserbeschriftung

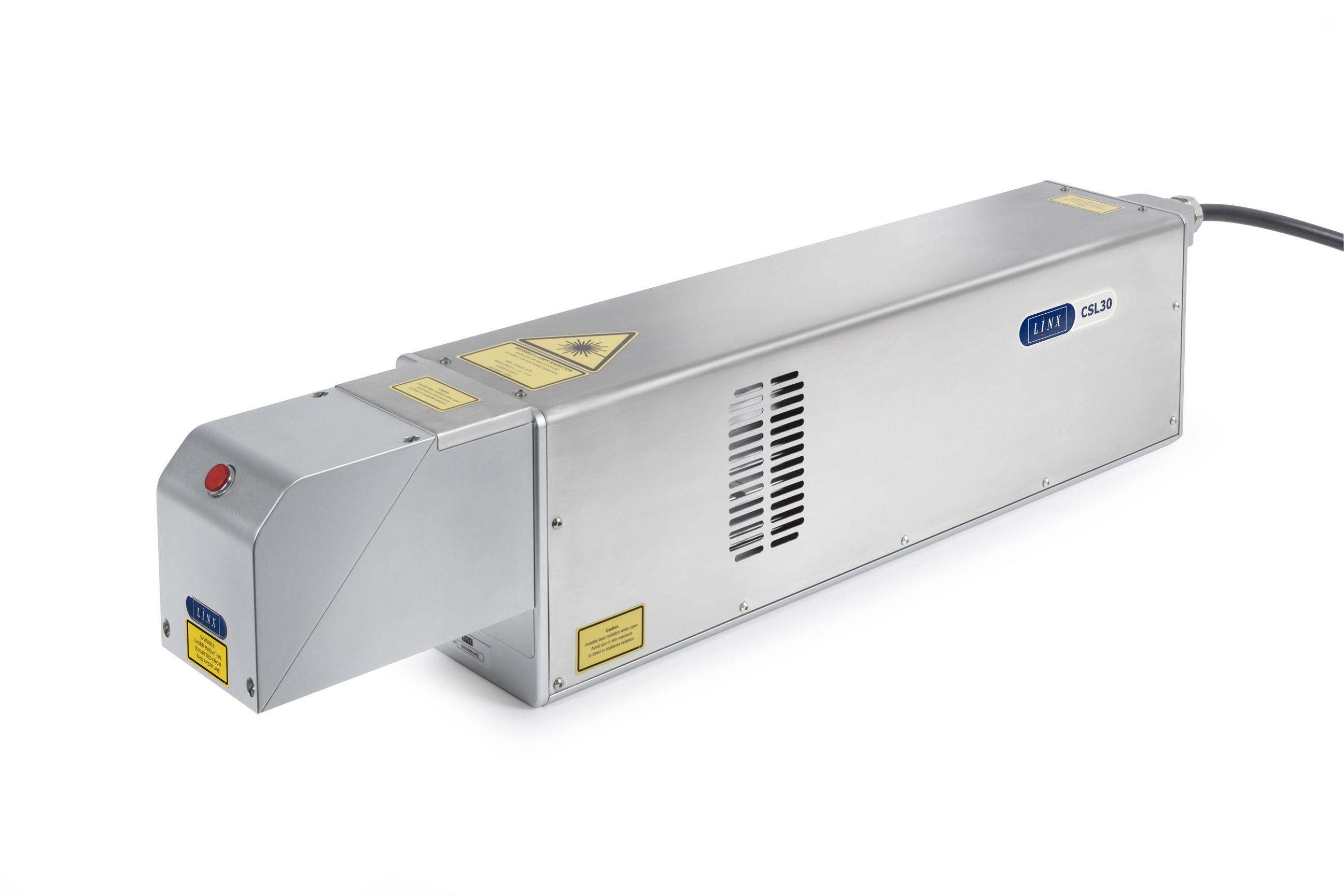

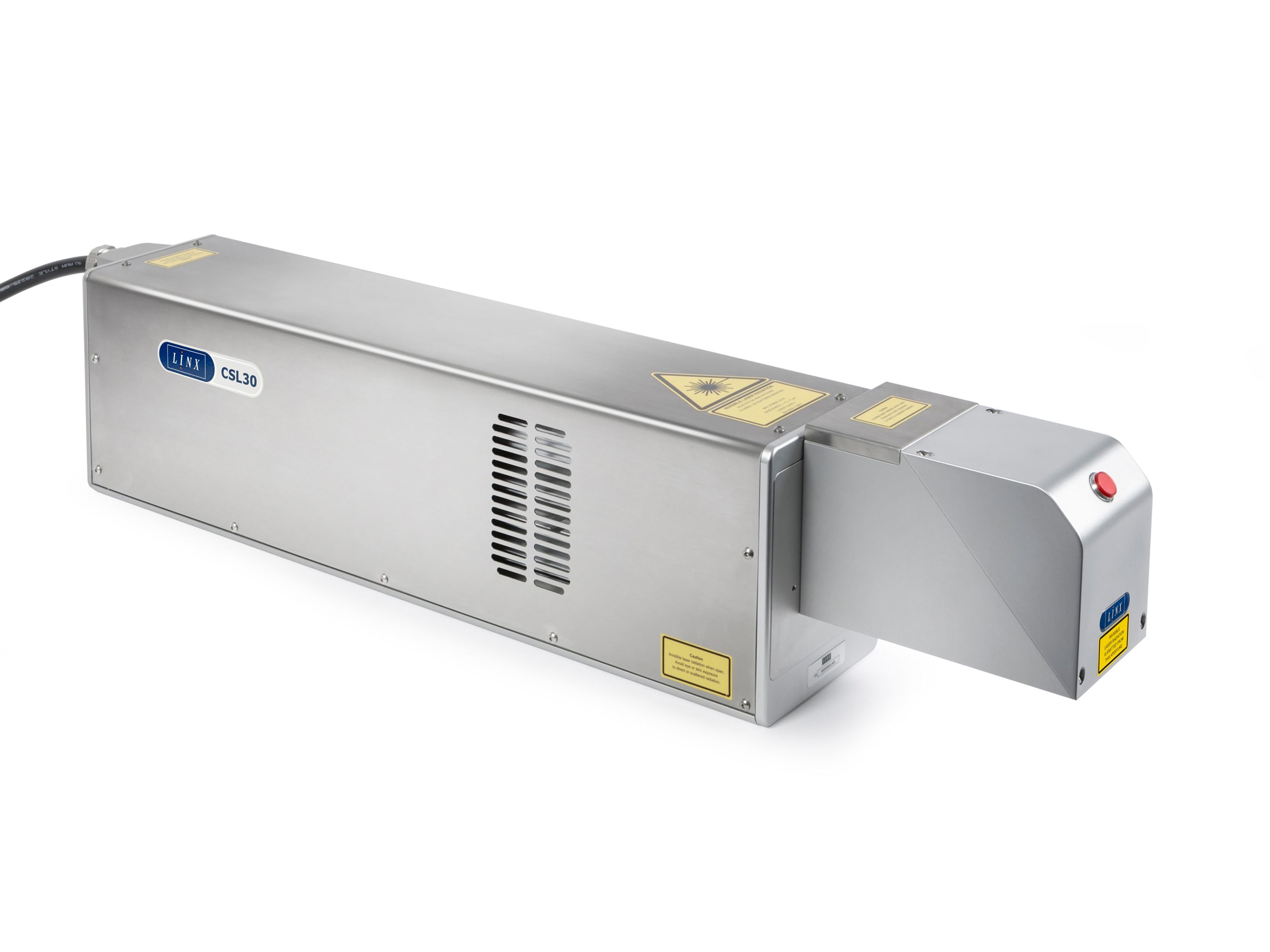

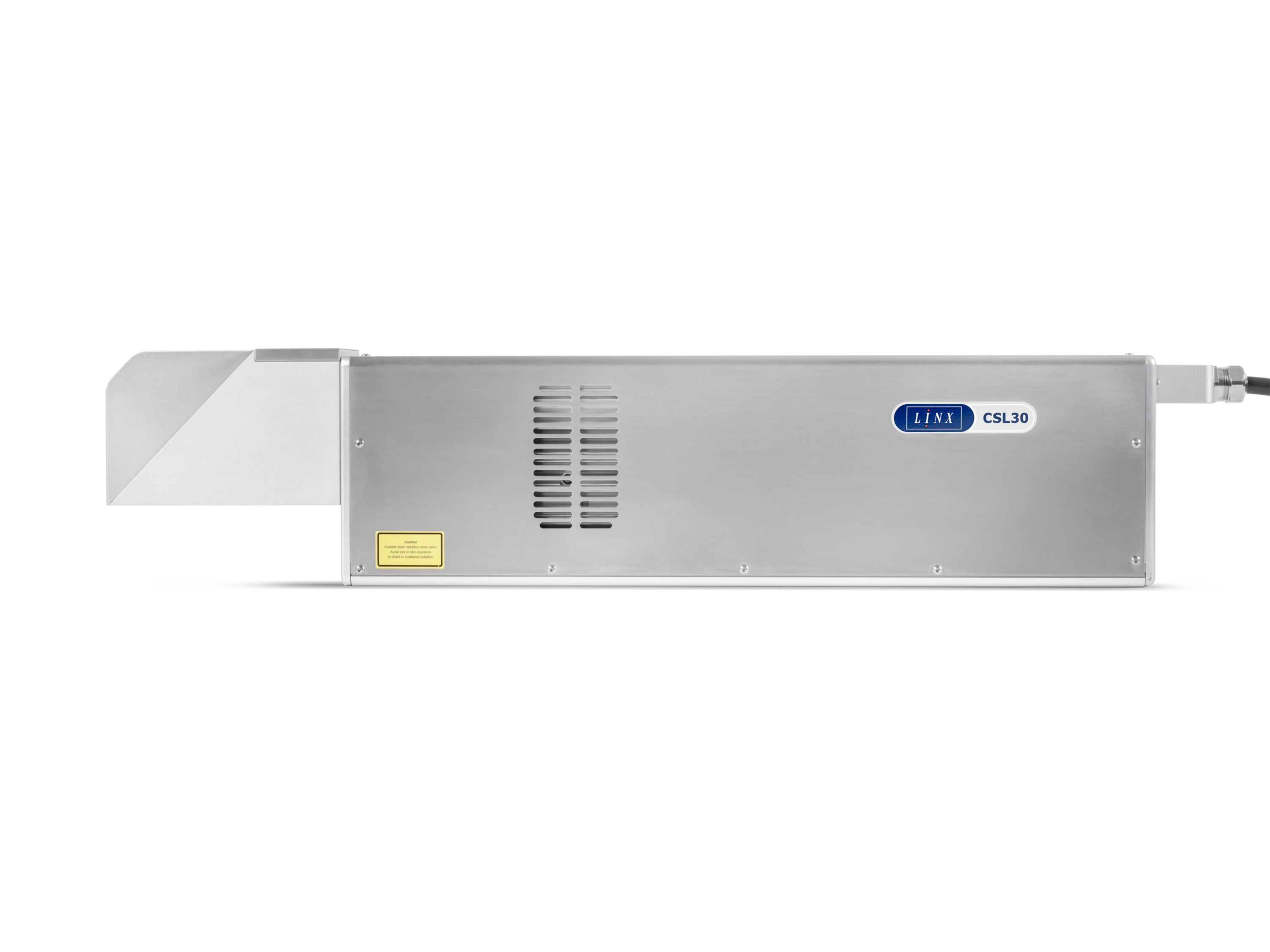

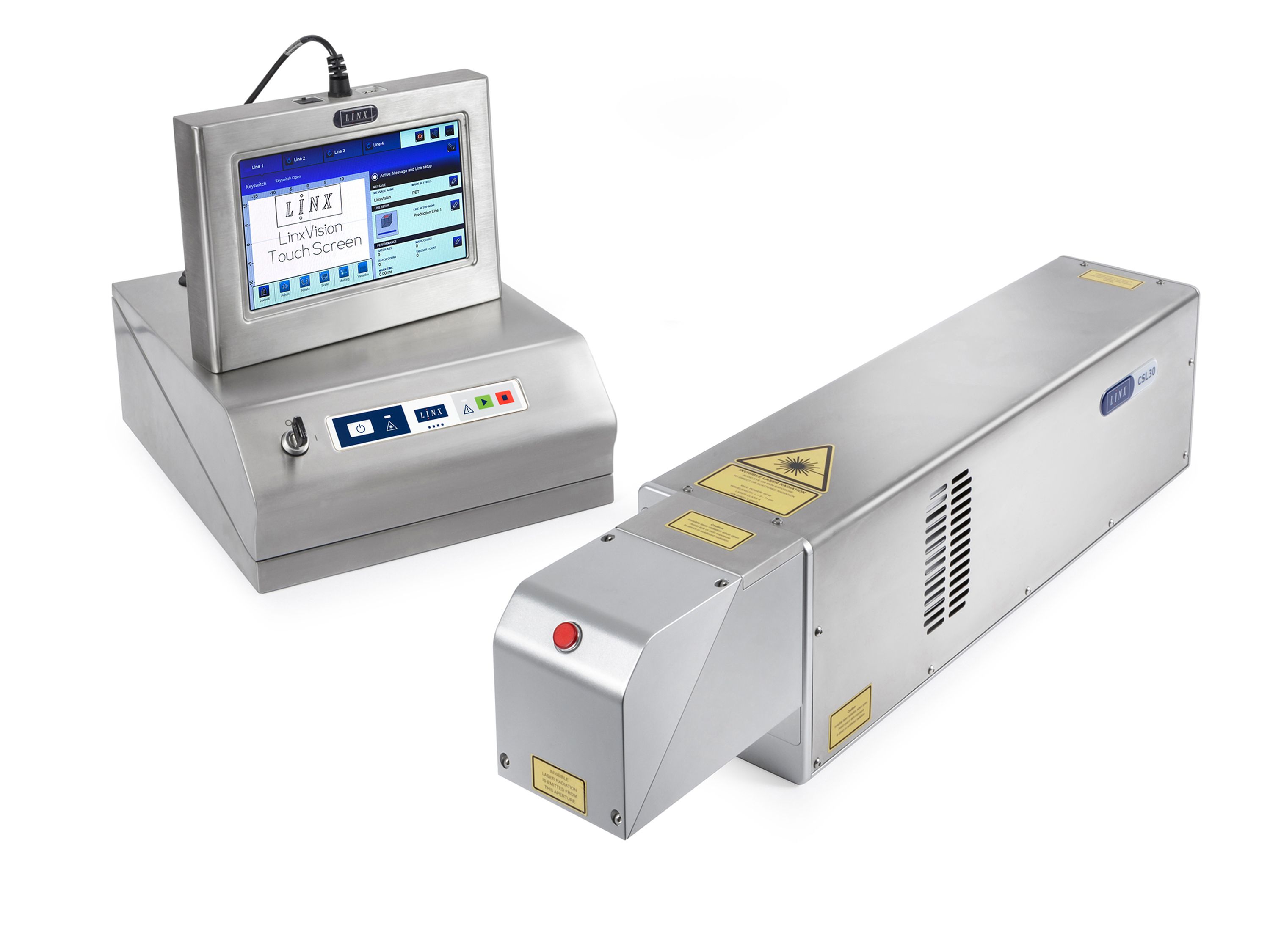

Linx CSL30

Flexibler Laser mit dem größten Markierbereich seiner Klasse (bis 440 x 601 mm)

  • Codieren in jeder beliebigen Markierrichtung möglich
  • Über 20.000 verschiedene Konfigurationen für alle Ansprüche
  • Texte kippen, spiegeln oder krümmen auf schwierigen Formen
  • Auch für großflächiges oder paralleles Codieren geeignet
  • Längere Lebensdauer und Wartungsintervalle als branchenüblich
  • Keine teure Druckluftkühlung erforderlich

Flexibler 30-Watt-Laser für komplexe Codes und hohe Geschwindigkeiten

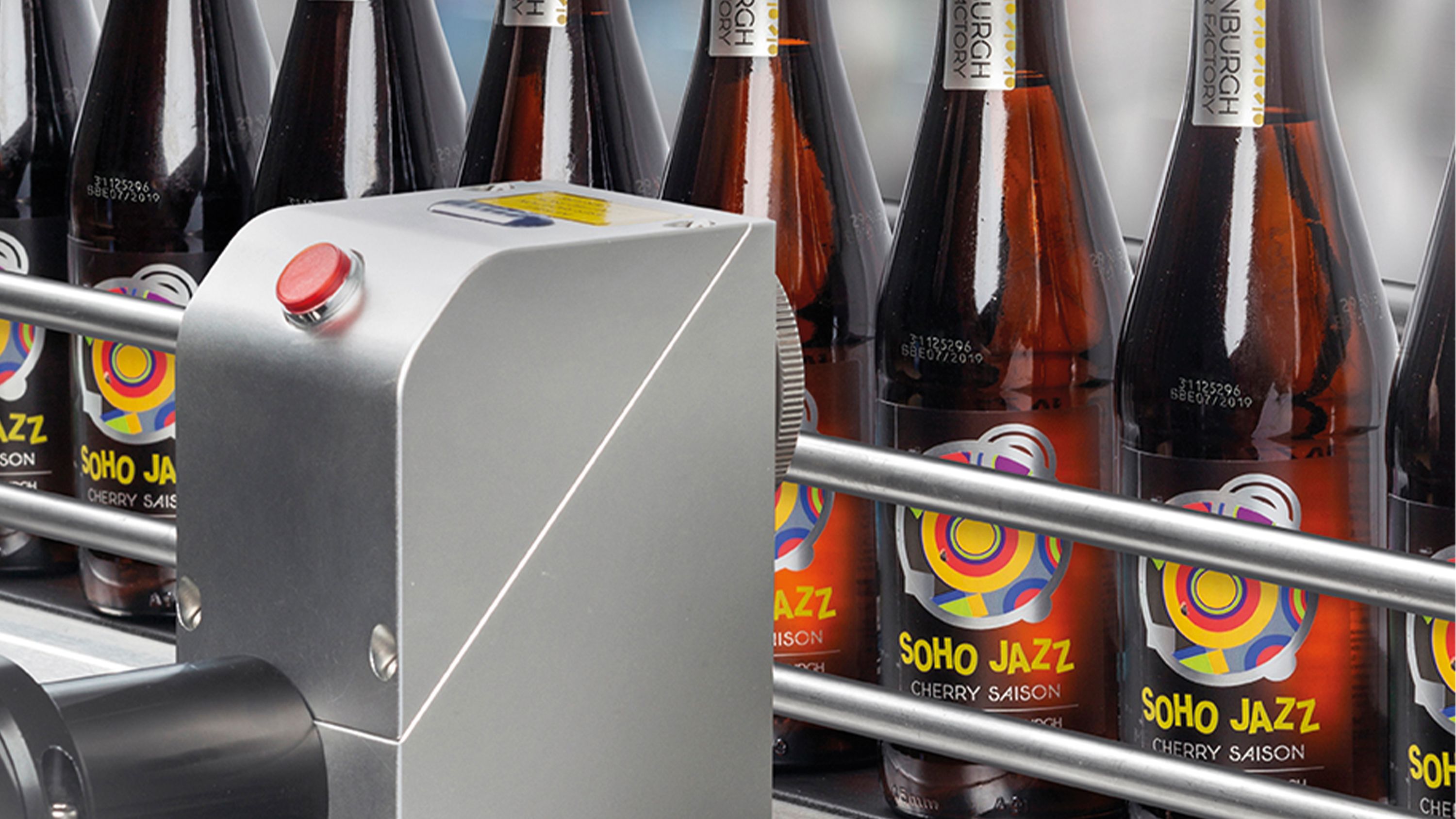

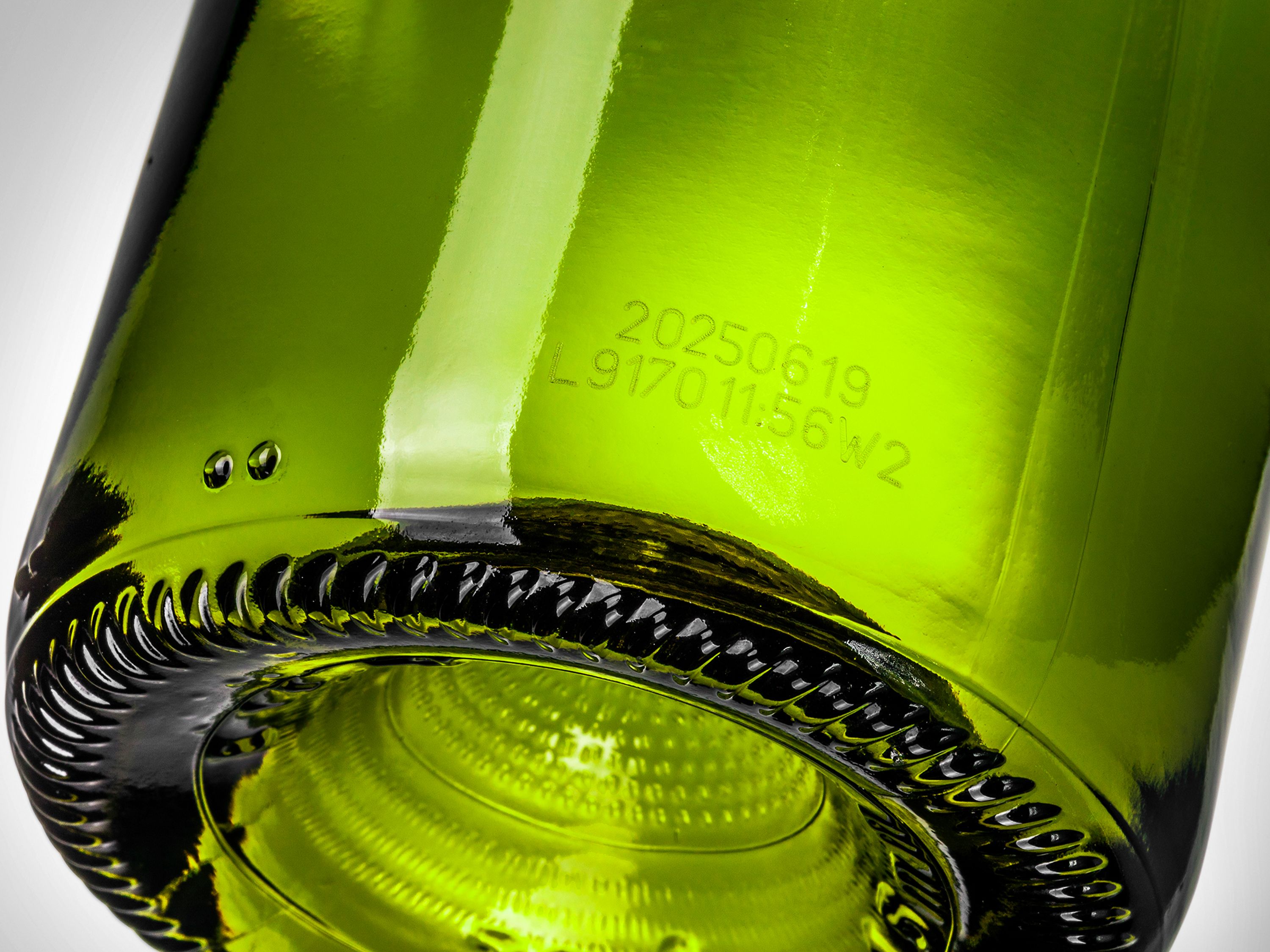

Der CO2-Beschriftungslaser Linx CSL30 erzeugt gestochen scharfe Codes an schnellen Produktionslinien mit hohen Fertigungsgeschwindigkeiten von bis zu 900 Metern pro Minute (abhängig von Code und Oberfläche). Selbst schwer zu markierende Materialien wie Gummi meistert er mühelos. Mit VisiCode® wird sogar ein einzigartiger Parametersatz speziell für gestochen scharfe Codes auf Glas mitgeliefert.

CSL30 ist so konzipiert, dass er sich flexibel an häufige Chargenwechsel und somit verändernde Codieranforderungen (Liniengeschwindigkeit, Codekomplexität oder Materialart) anpassen lässt, ohne dass dafür zusätzliche Investitionen erforderlich sind. Markierabstand und Fokus des Lasers können schnell umgestellt werden, um unterschiedlich große Produkte zu beschriften. Der Laser muss dafür nicht neu ausgerichtet werden.

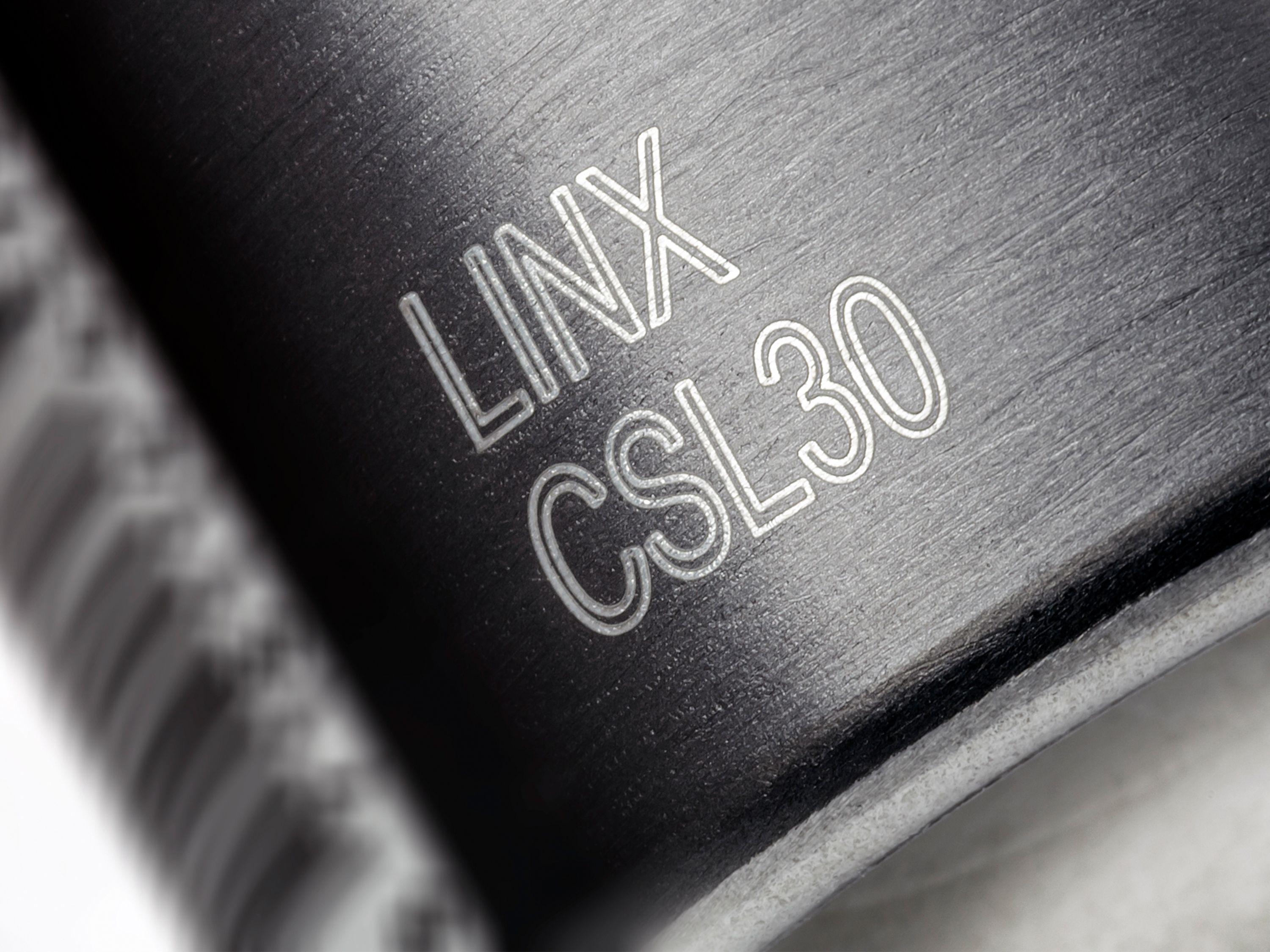

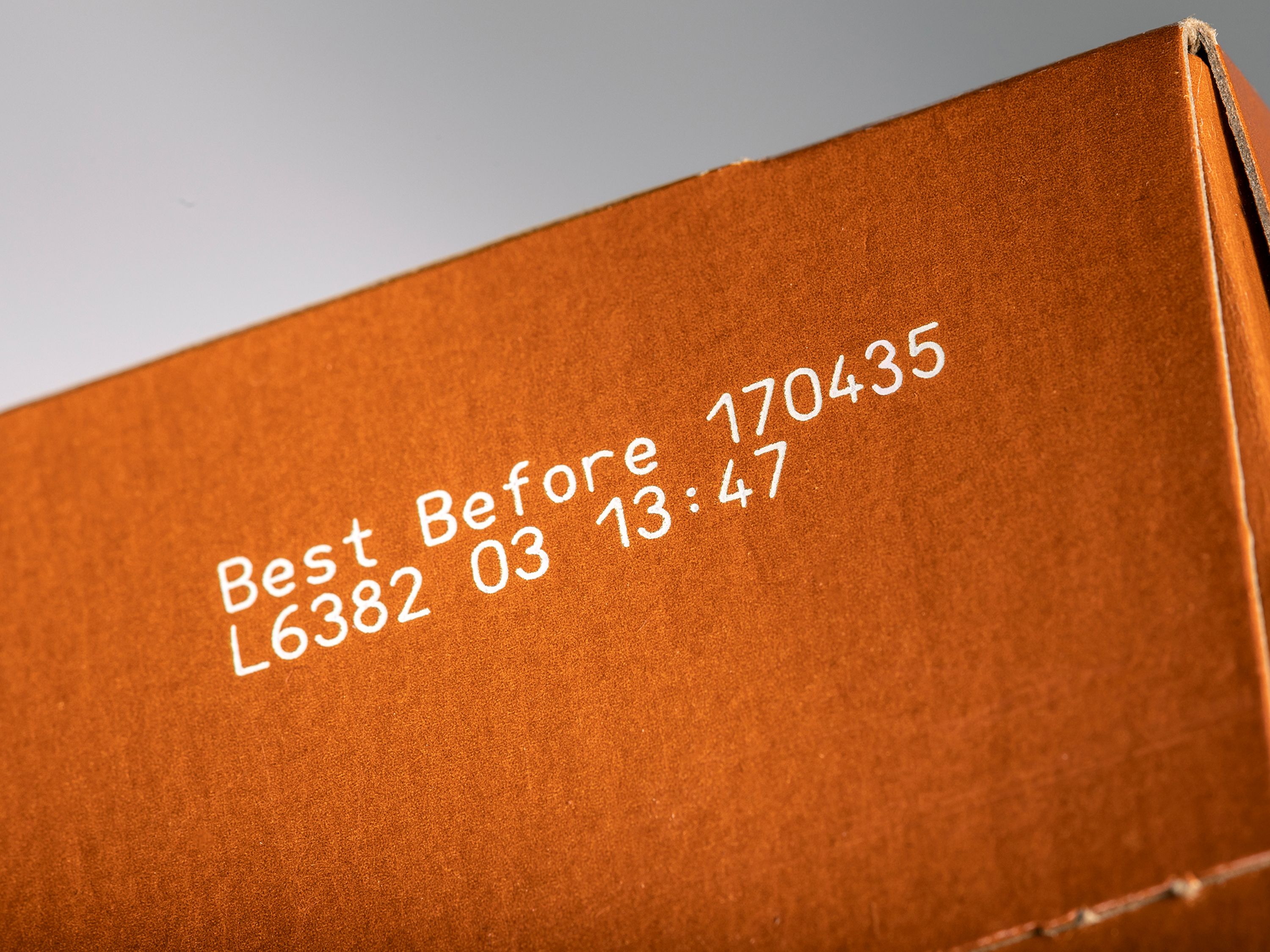

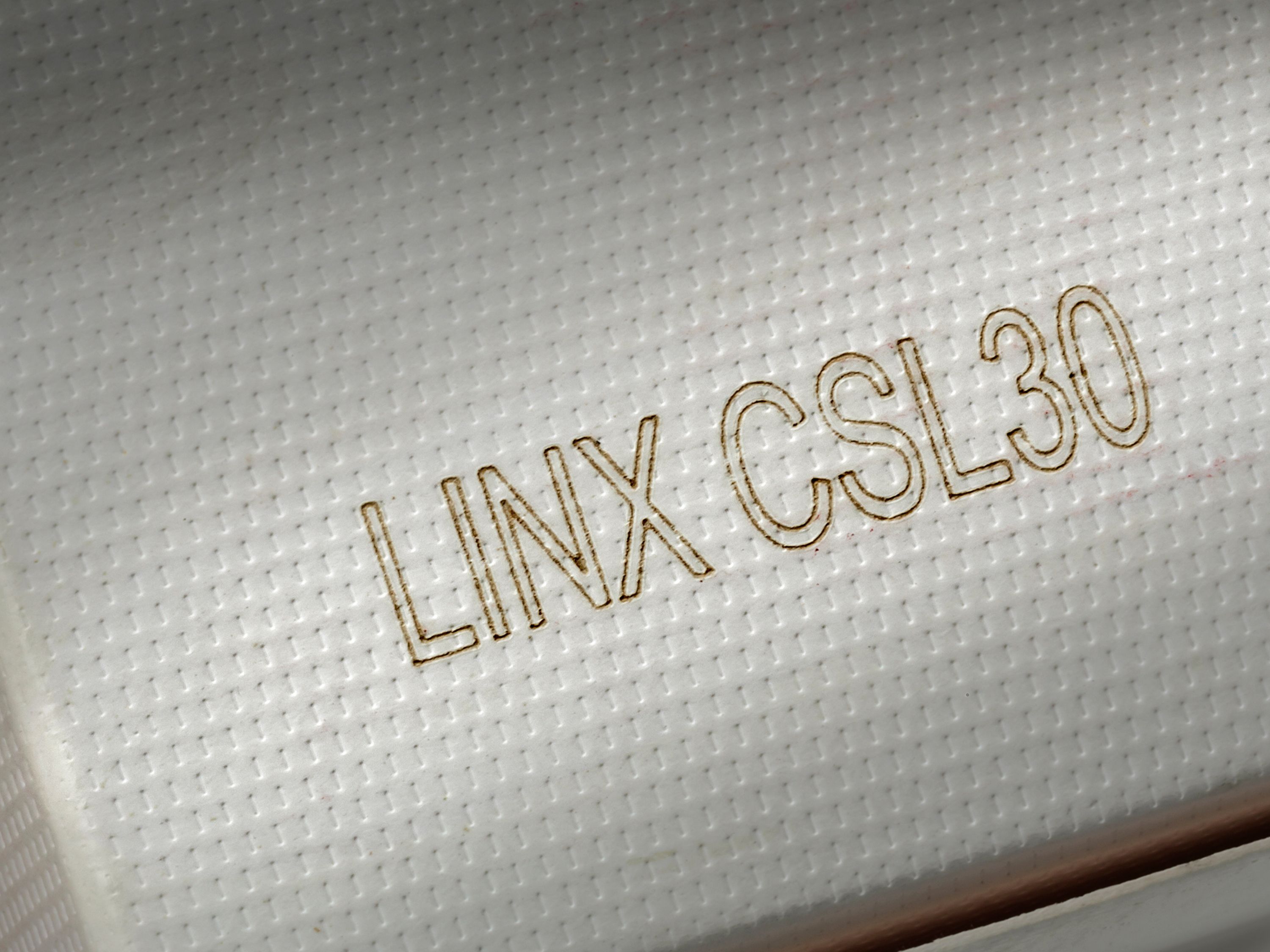

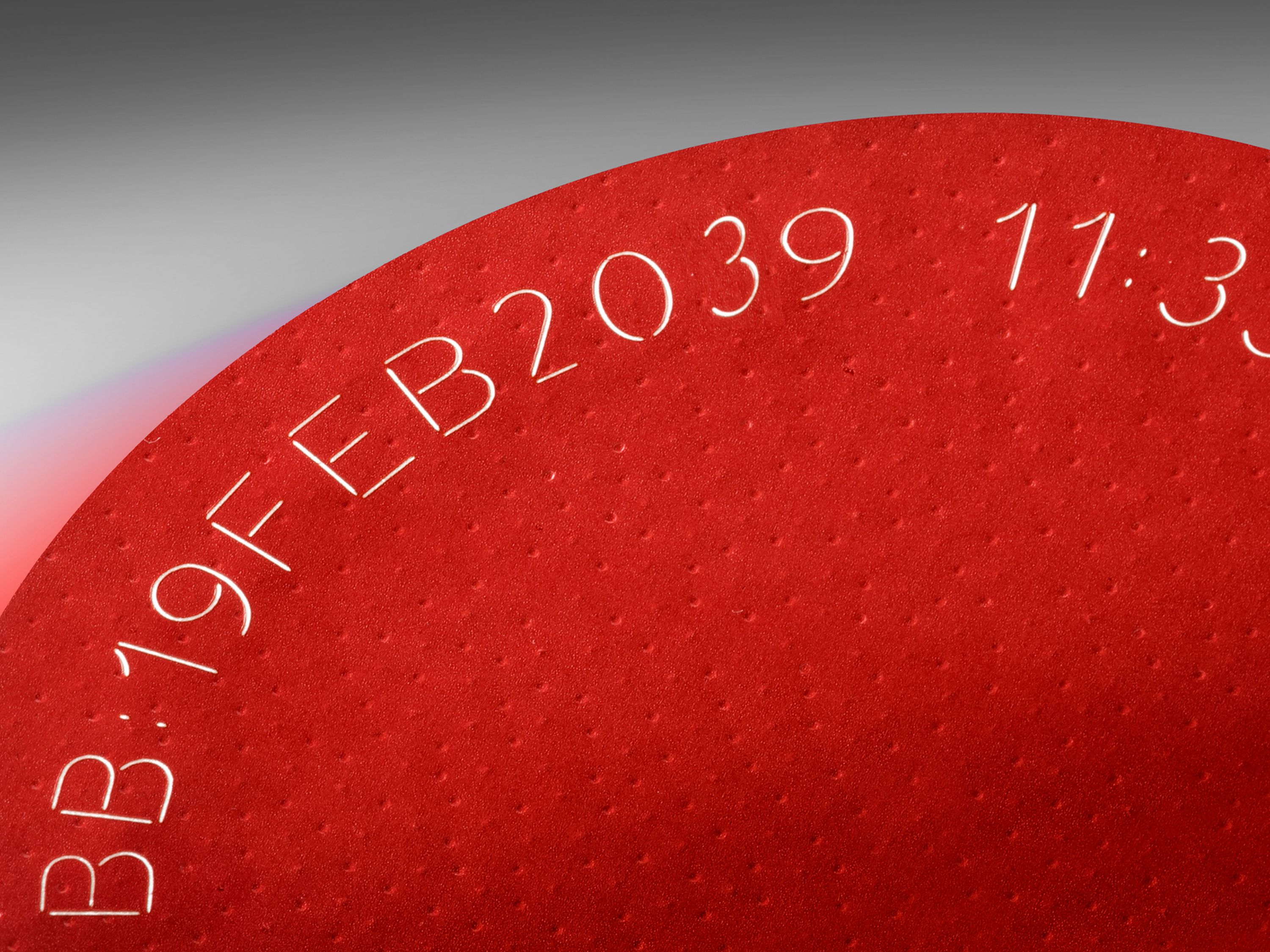

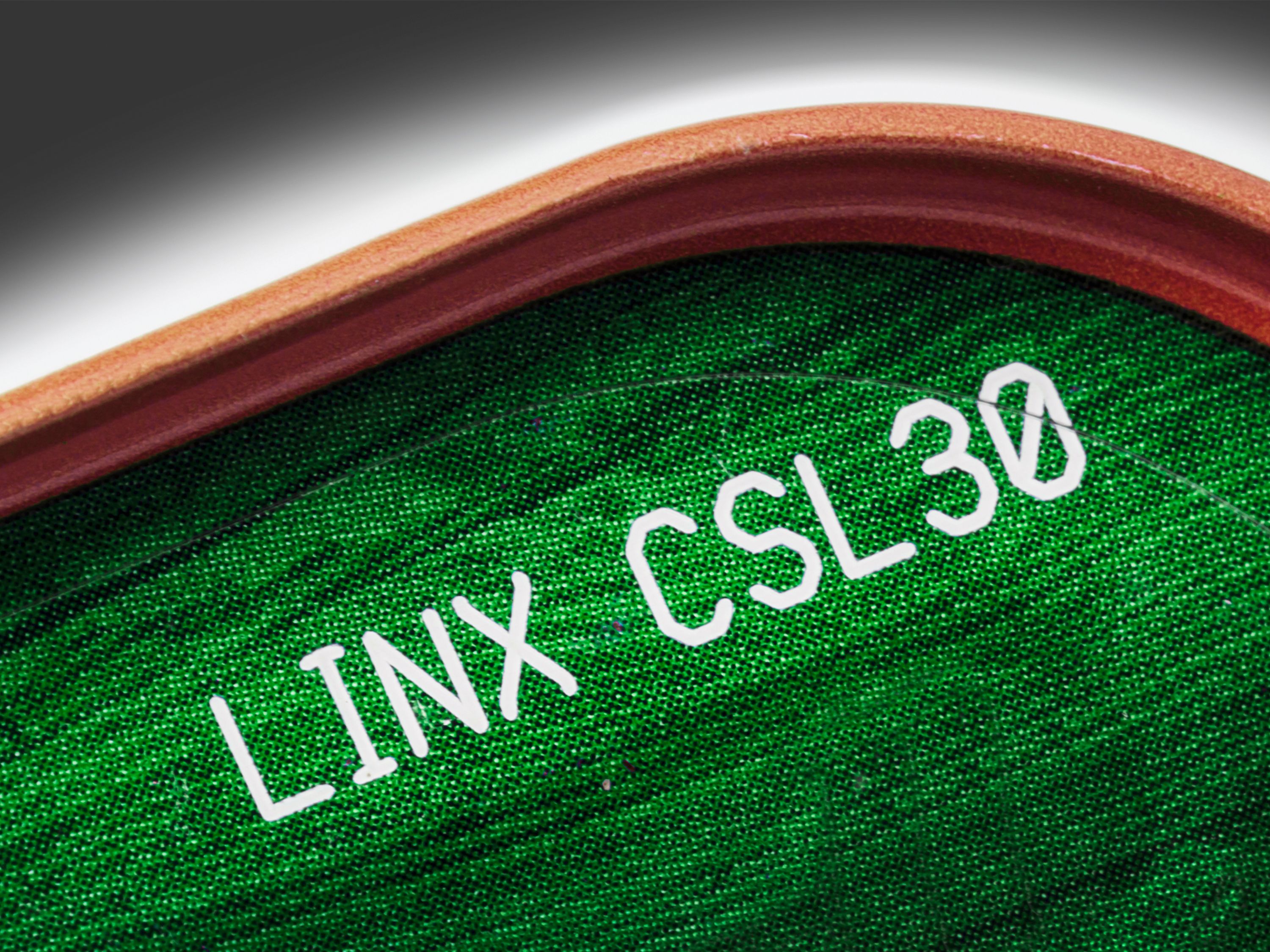

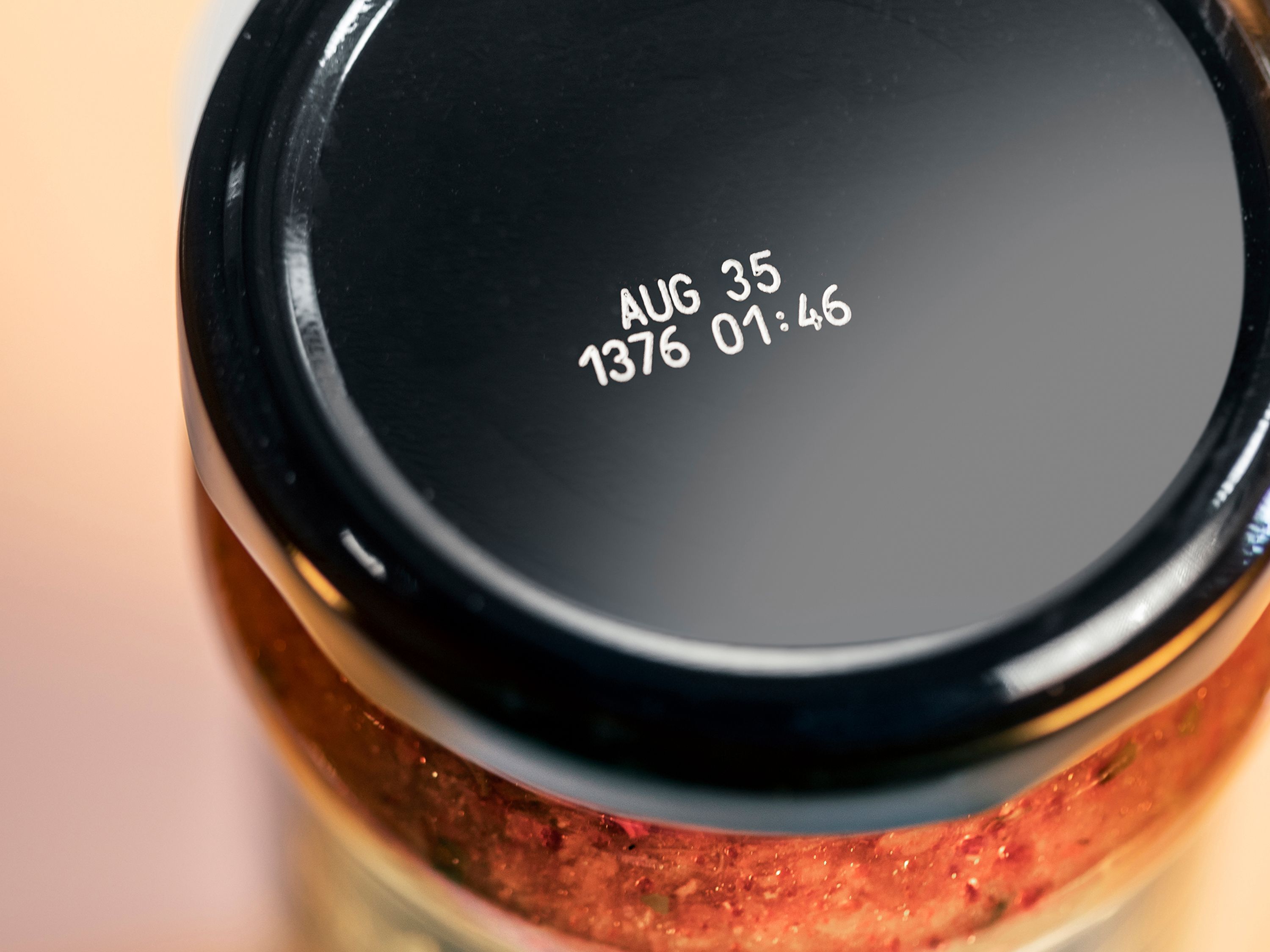

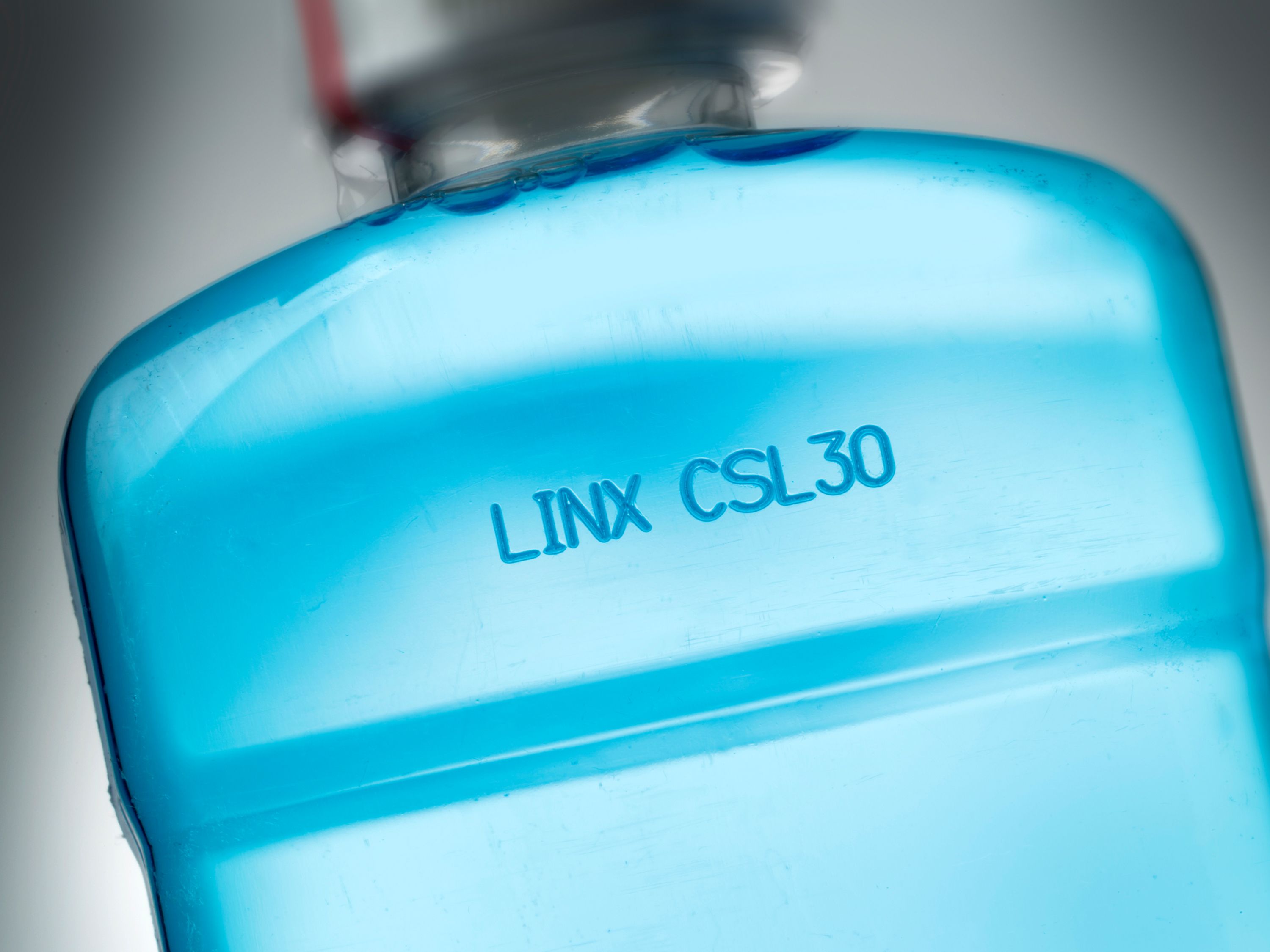

Anwendungen

Besonderheiten

Einfache Integration

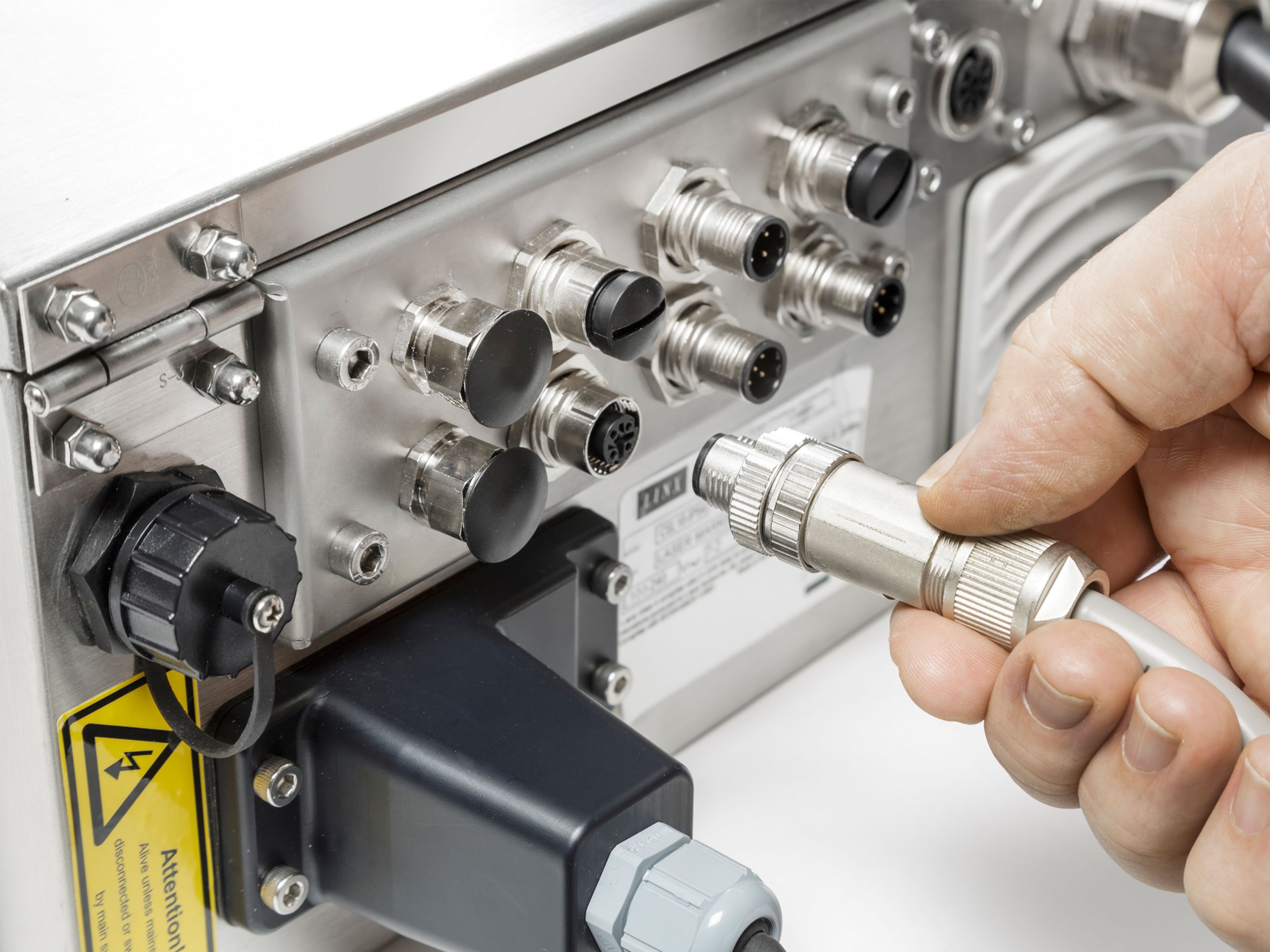

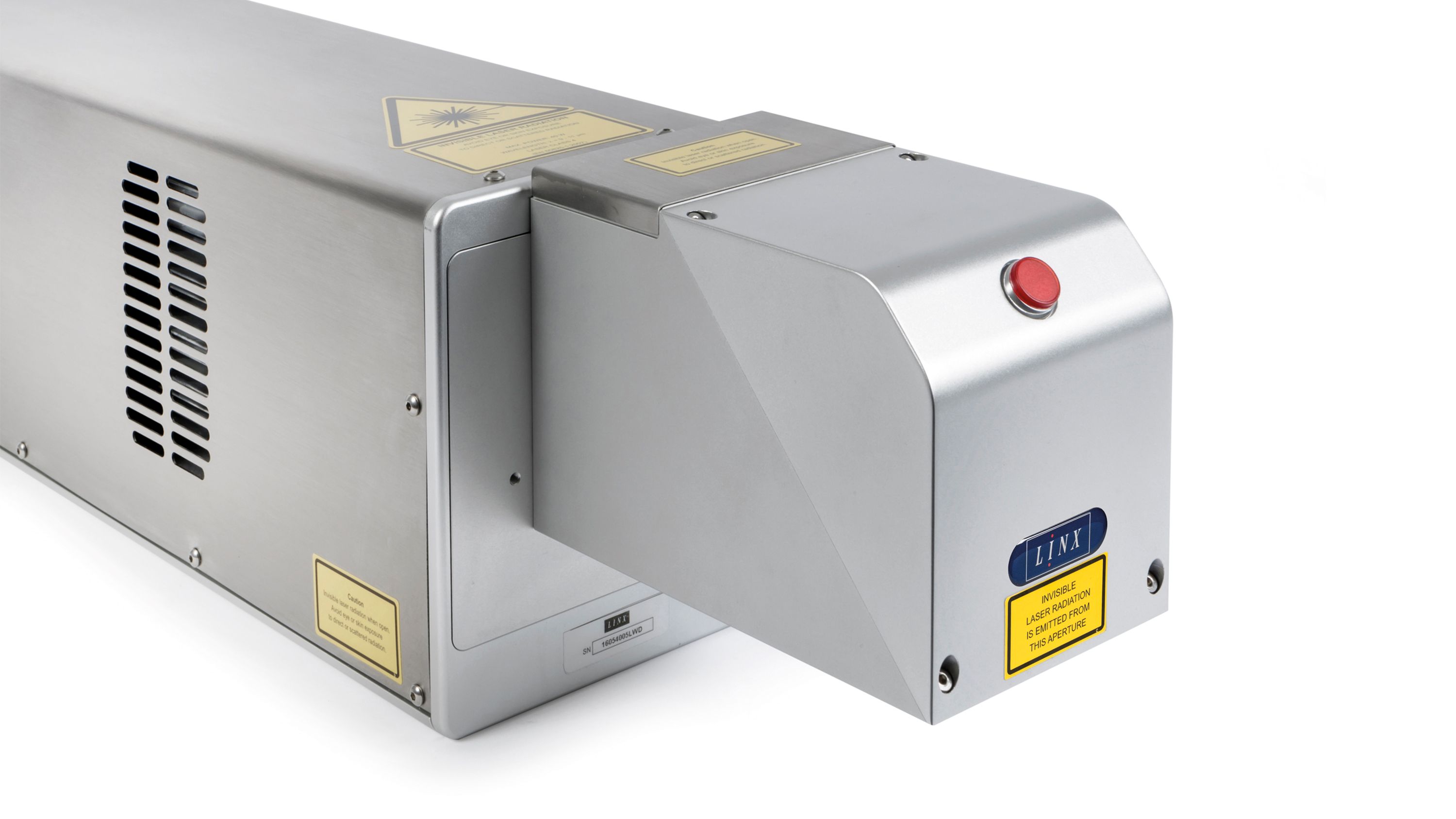

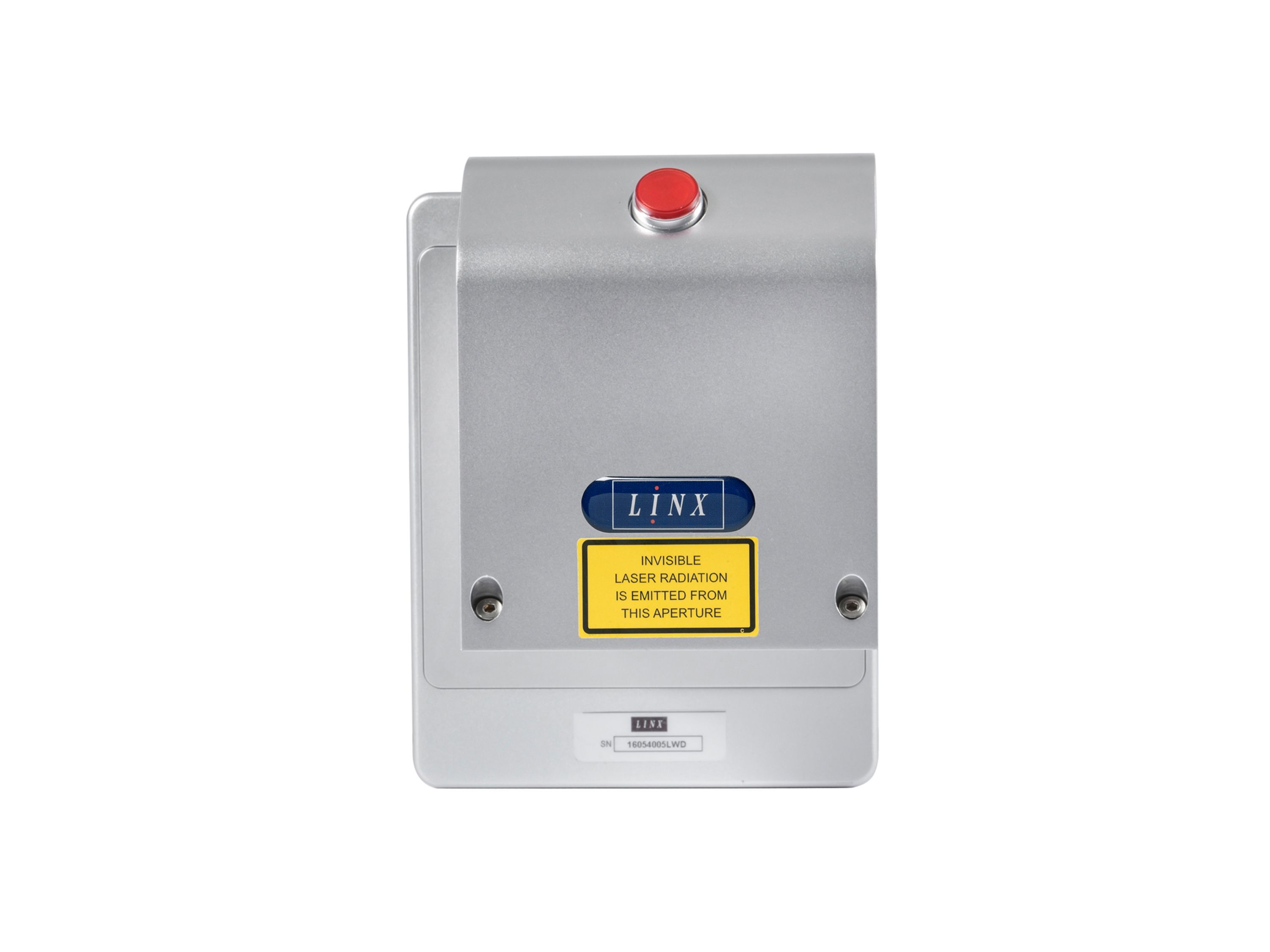

Mehrere Strahlführungsoptionen ermöglichen dem Laserkopf in jeder beliebigen Markierrichtung zu beschriften, sodass Sie Ihre Codieranforderung optimal erfüllen können. Zusätzlich steht Ihnen die größte Auswahl von Markierköpfen, Linsen und Wellenlängen-Optionen zur Verfügung, um den Laser speziell auf Ihre Anwendungen anzupassen. Der abnehmbare Markierkopf und die steckbaren Kabelverbindungen erleichtern den Einbau in Ihre Produktionsumgebung zusätzlich.

Ihre Produktionsziele im Fokus

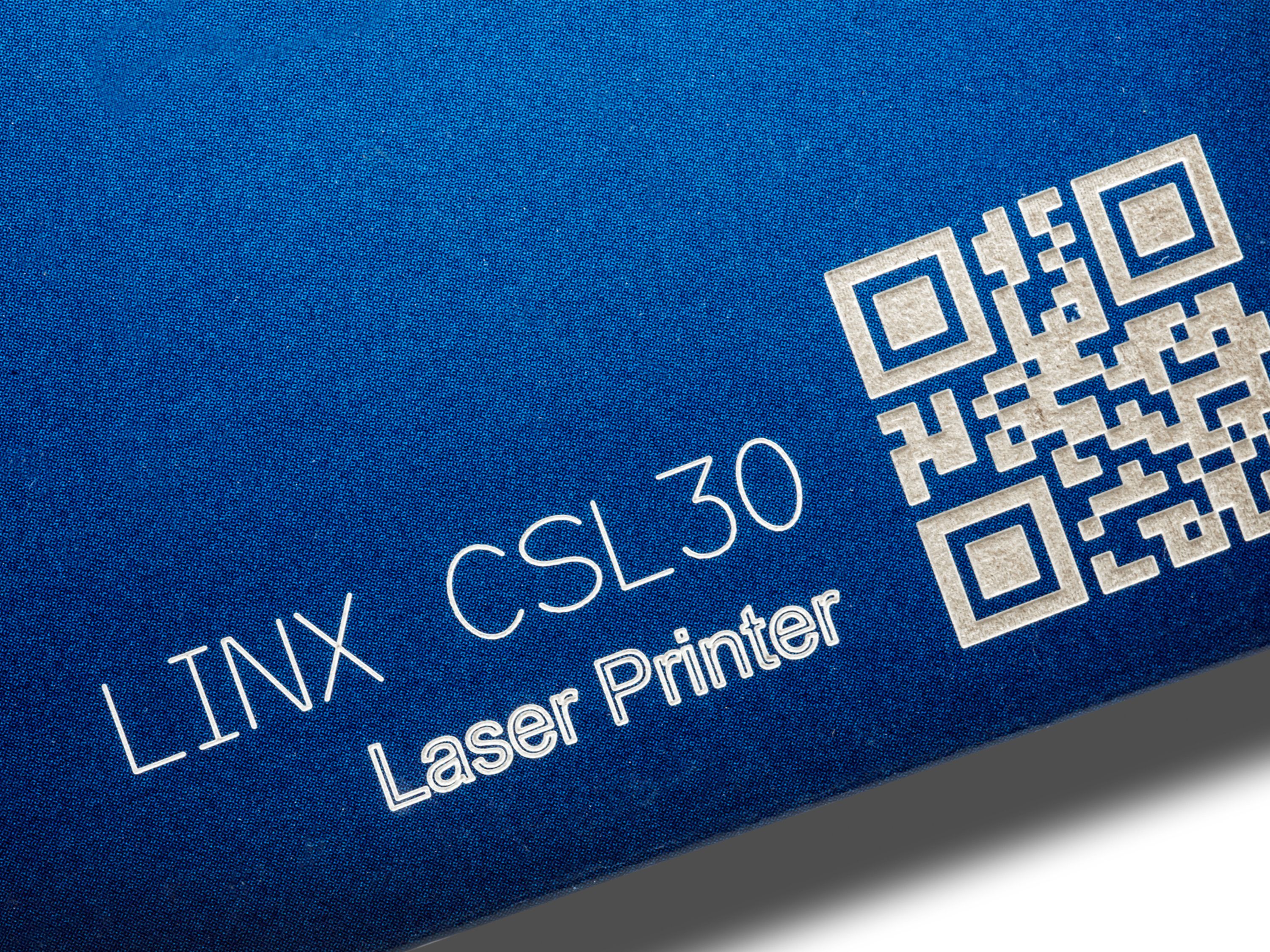

Ein leistungsstarker Vierkernprozessor ermöglicht das Codieren großer Mengen komplexer und variabler Daten – einschließlich 2D-Barcodes, QR-Codes und Logos – an schnellen Produktionslinien ohne Einbußen bei der Codequalität. Sie profitieren zudem von verringerten Betriebskosten und einer beachtlichen Laserröhren-Lebensdauer von 45.000 Stunden (abhängig von der Anwendung) – einer der längsten auf dem Markt. Die Wartungsintervalle sind normalerweise doppelt so lang wie in der Branche üblich.

Anwenderfreundlichkeit

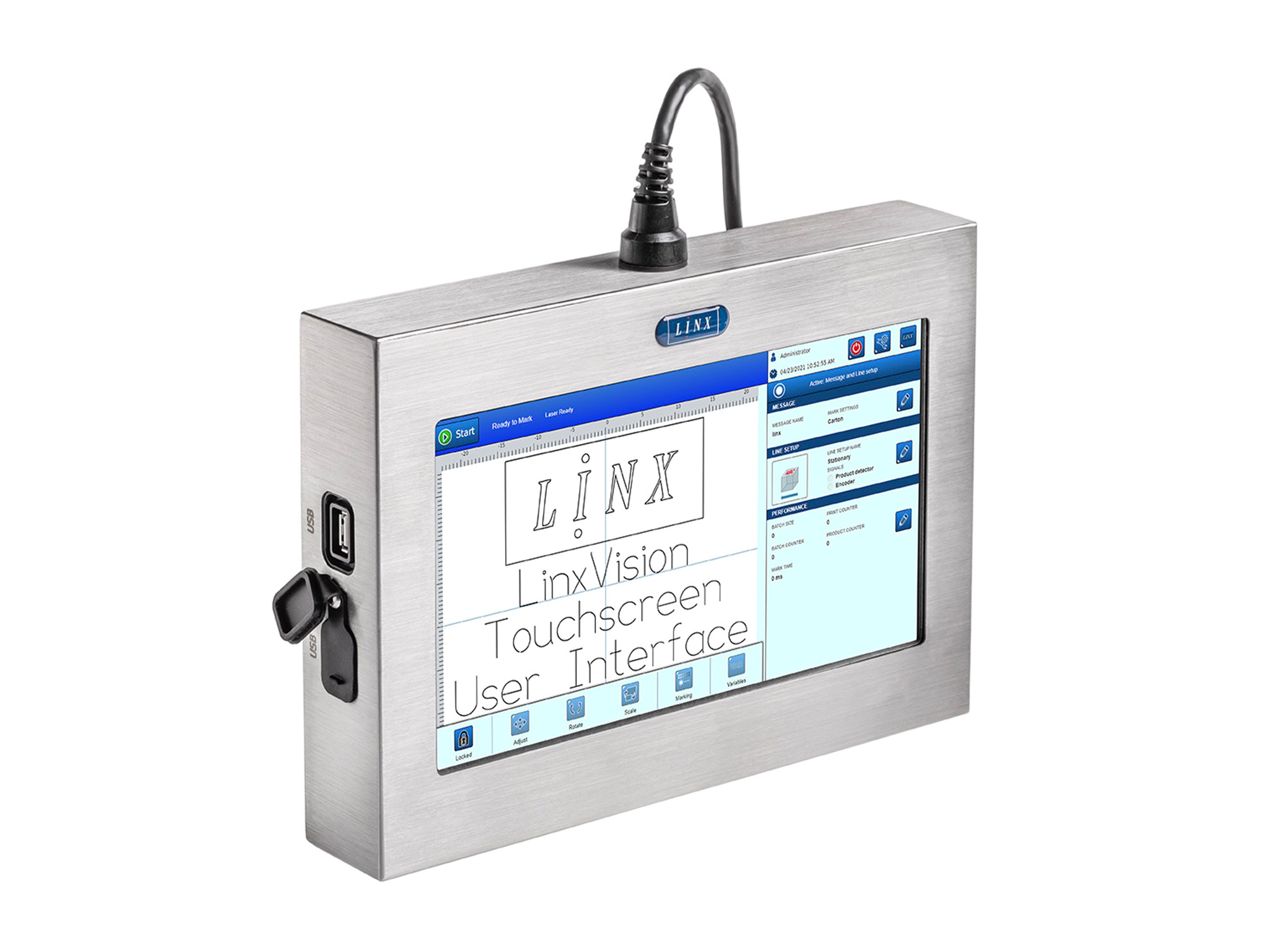

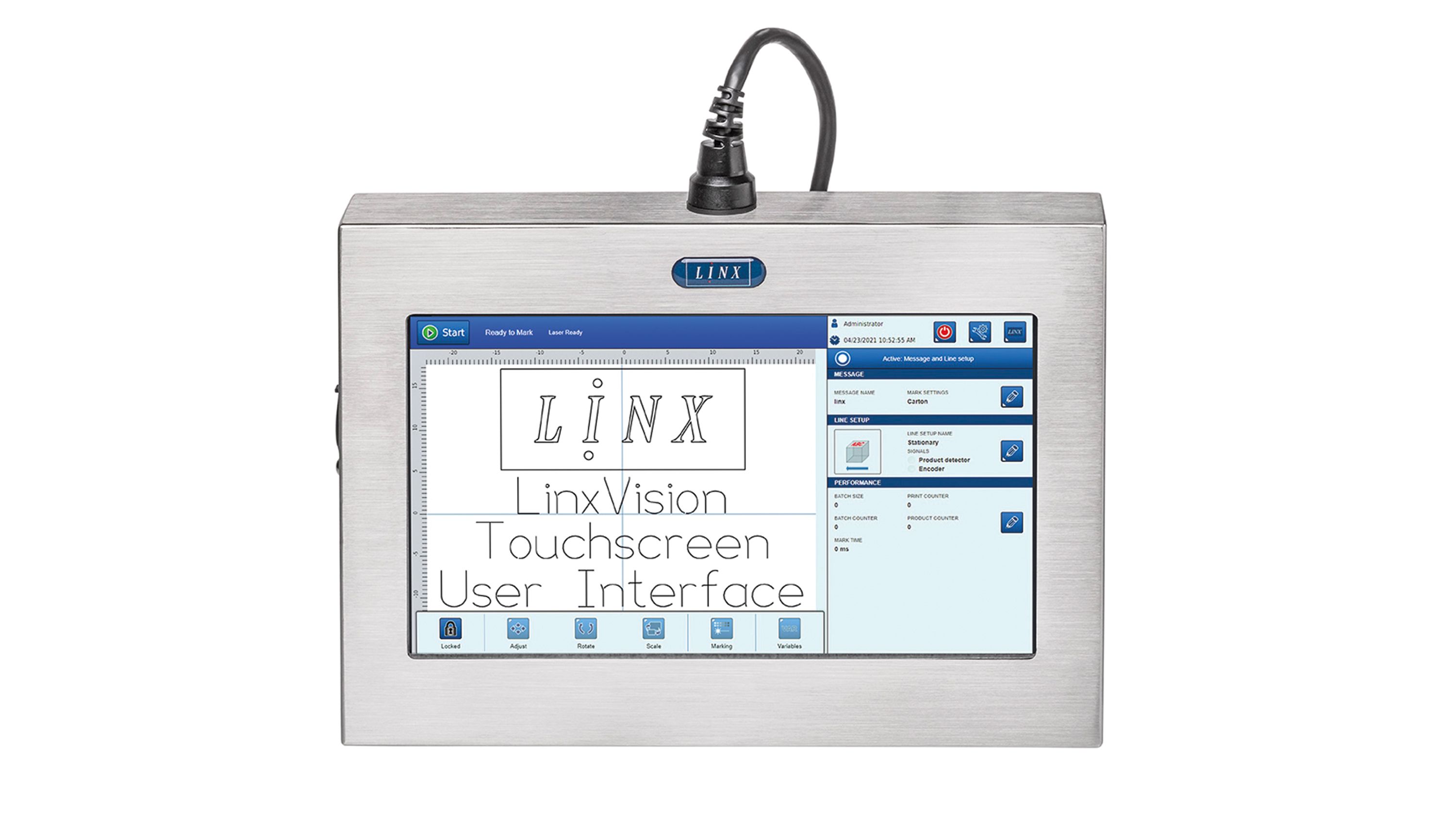

Ein Setup-Assistent führt Sie durch die nötigen Installationsschritte. Der große LinxVision®-Farbtouchscreen und die intuitive LinxVision®-Software machen die anschließende Texterstellung und die Verwaltung der Druckparameter zum Kinderspiel. Passwortkontrollen und digitale Signaturen für jede Benutzerinteraktion helfen Ihnen dabei, Codierungsfehler zu reduzieren und den Zugang auf qualifiziertes Personal zu beschränken.

Technische Daten
Laserspezifikationen
Lasertyp
CO2-Laser
Laserleistung max.
30 W
Wellenlänge
10.600 nm
Markierfeld von
29 x 36 mm
Markierfeld bis
440 x 601 mm
Markiergeschwindigkeit bis
2.000 Zeichen/s
Produktionsgeschwindigkeit bis
900 m/min
Fokusabstand
67 mm - 576 mm
Spot Size
0,12 mm - 1,65 mm
Codierinhalte
Barcodes, 2D Codes, Grafiken und Logos, Datum, Uhrzeit, statischer Text, variabler Text, Seriennummern, Schichtcodes, auf-/absteigende Zählung, benutzerdefinierte Datums- und Uhrzeitformate
Barcodes
Aztec Code, Code 2 aus 5, ITF 2 of 5, Code 39, Code 93, Code 128, DataMatrix, DotCode, EAN 8, EAN 13, GS1-128, GS1 QR Code, IMB, Micro QR Code, PDF 417, POSTNET, PZN, QR Code, RSS, SCC14, UPC-A, UPC-E
Schriftfonts
Vektorfonts (OTF, TTF, PFA, PFB, SVG)
Hardware
Kühlung
Luftgekühlt
Laserkopf-Optionen
SHC60, SHC100, SHC150, teleskopischer SHC-SF
Linsen-Optionen
63,5 mm, 64 mm, 85 mm, 95 mm, 100 mm, 127 mm, 150 mm, 190, 200 mm, 254 mm, 300 mm, 351 mm, 400 mm, 500 mm, 600 mm
Lebensdauer der Laserquelle (Durchschnitt)
45.000 h
Display
LinxVision-Touchscreen
Abmessung Display
275 mm x 195 mm

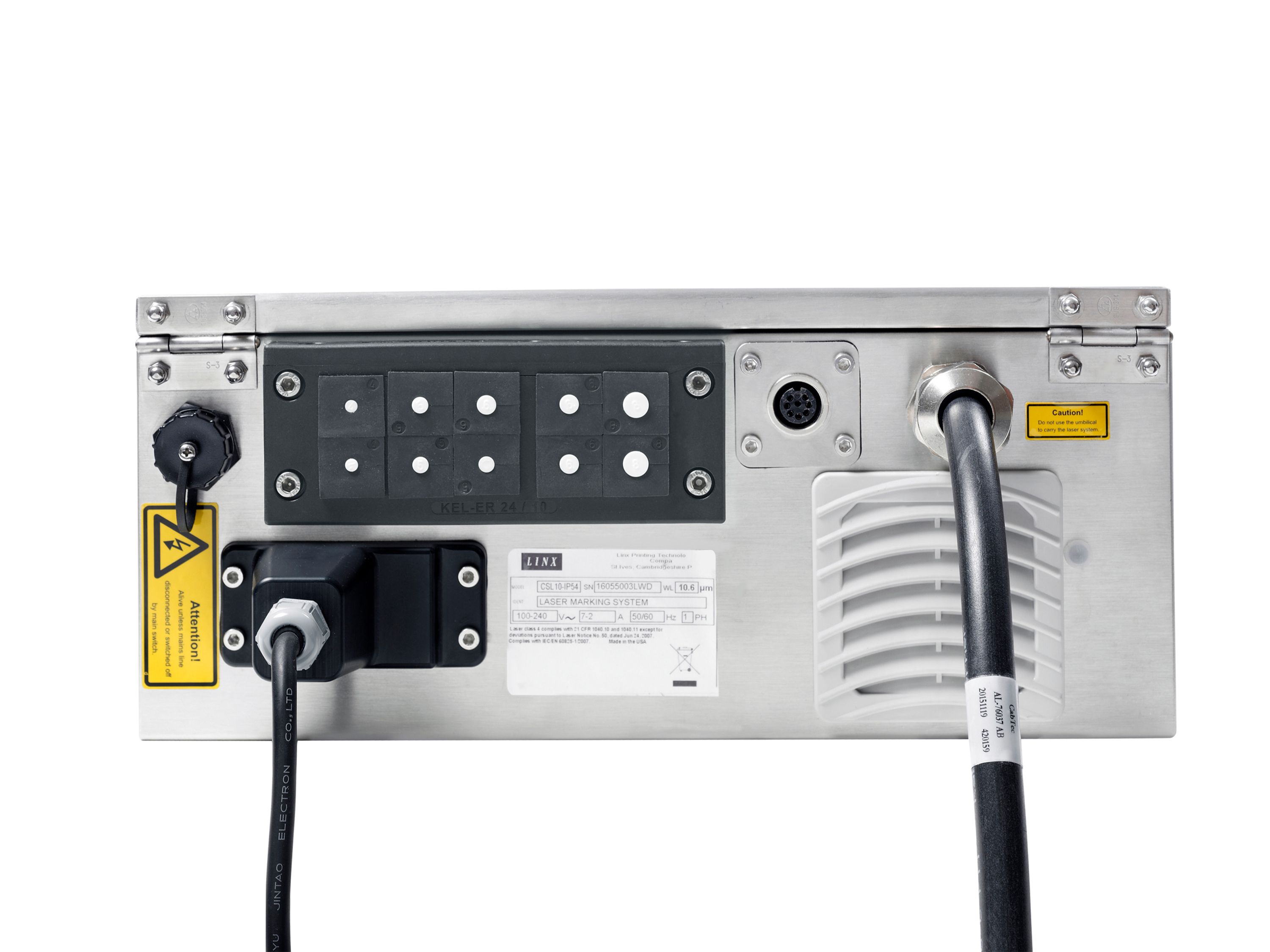

Anschluss-Ports
Detektor, Encoder, Leuchte, Rauchabsaugung, Sicherheitsanschlüsse inkl. Einzel-/Doppeltverriegelung, serielle RS232-Schnittstelle, Ethernet RJ45, LinxVision-Touchscreen
Sicherheitsverriegelungen
Passwortschutz
Software
Automatische Überhitzungserkennung
Interpreter-Software
LINXVISION®
Physikalische Aspekte

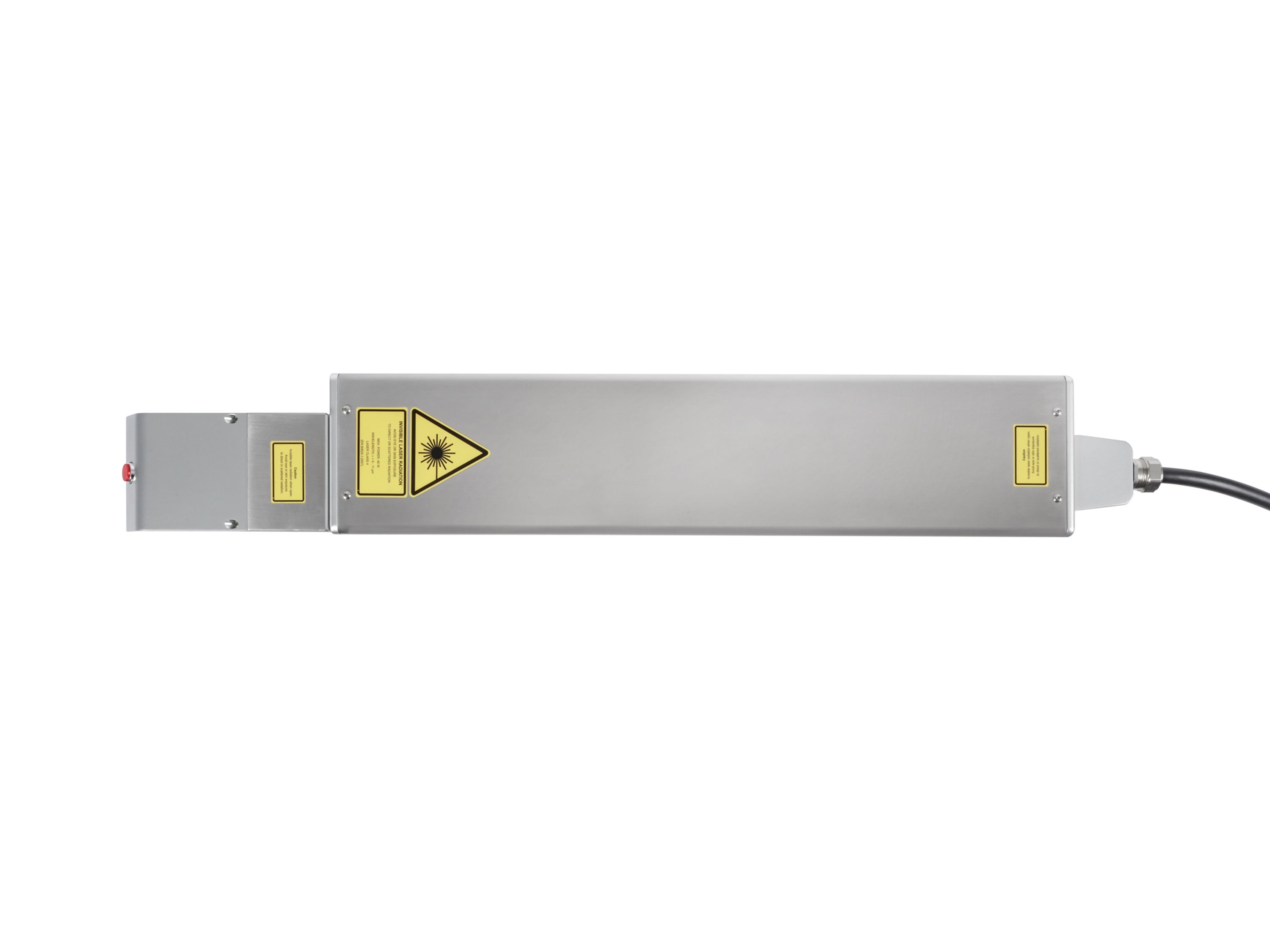

Abmessung Markiereinheit (HxBxL)
185 mm x 145 mm x 721 mm

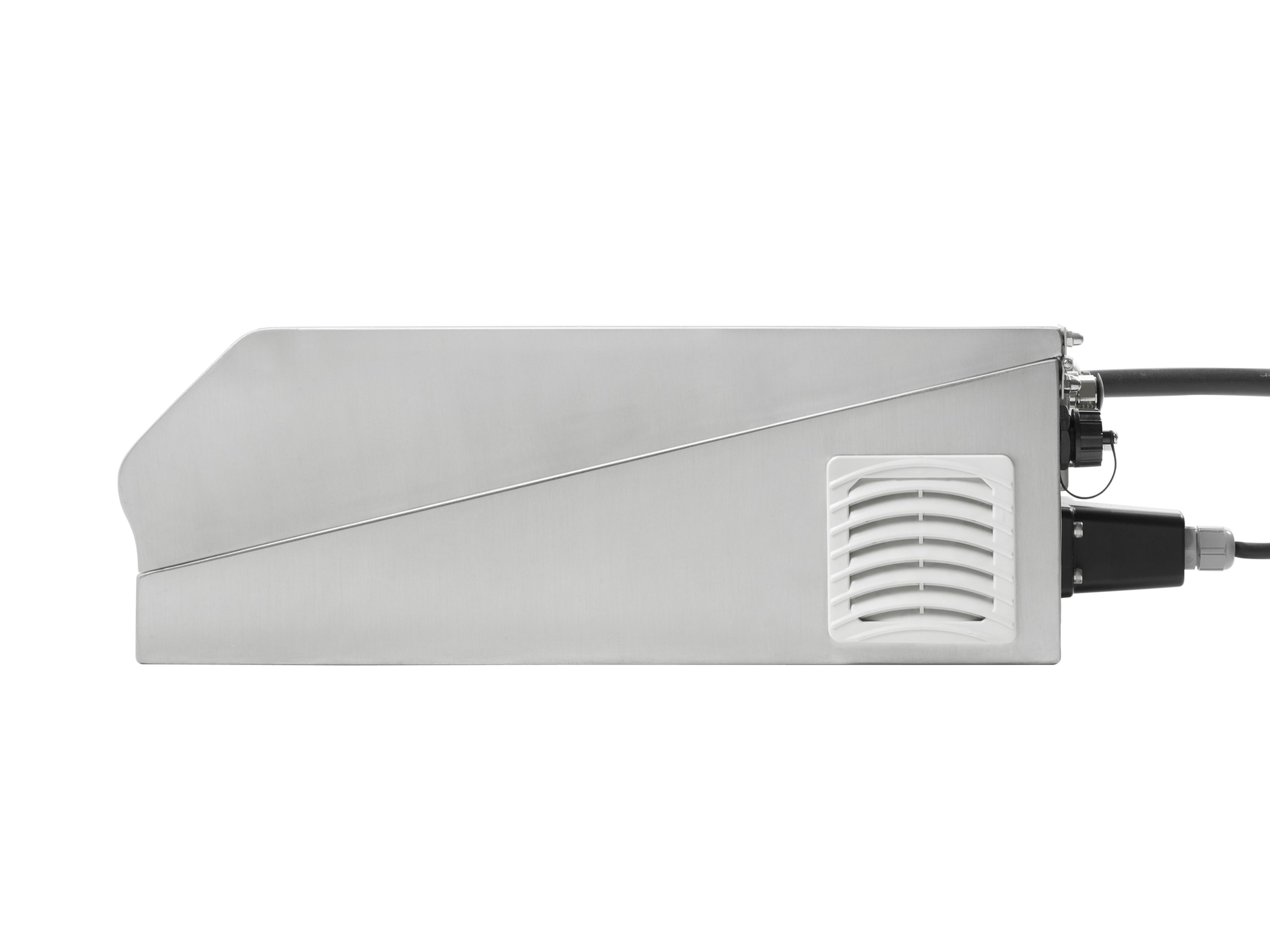

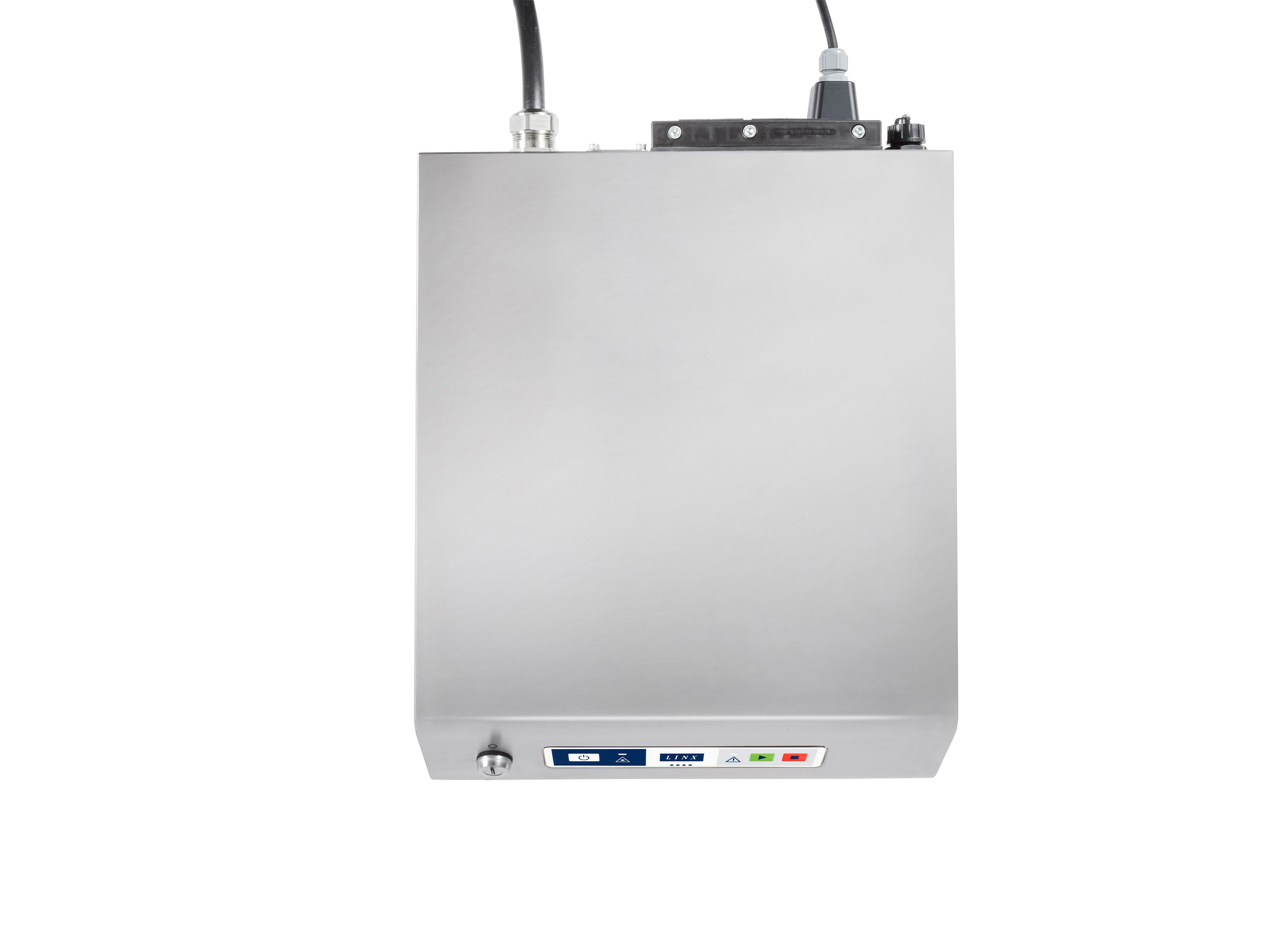

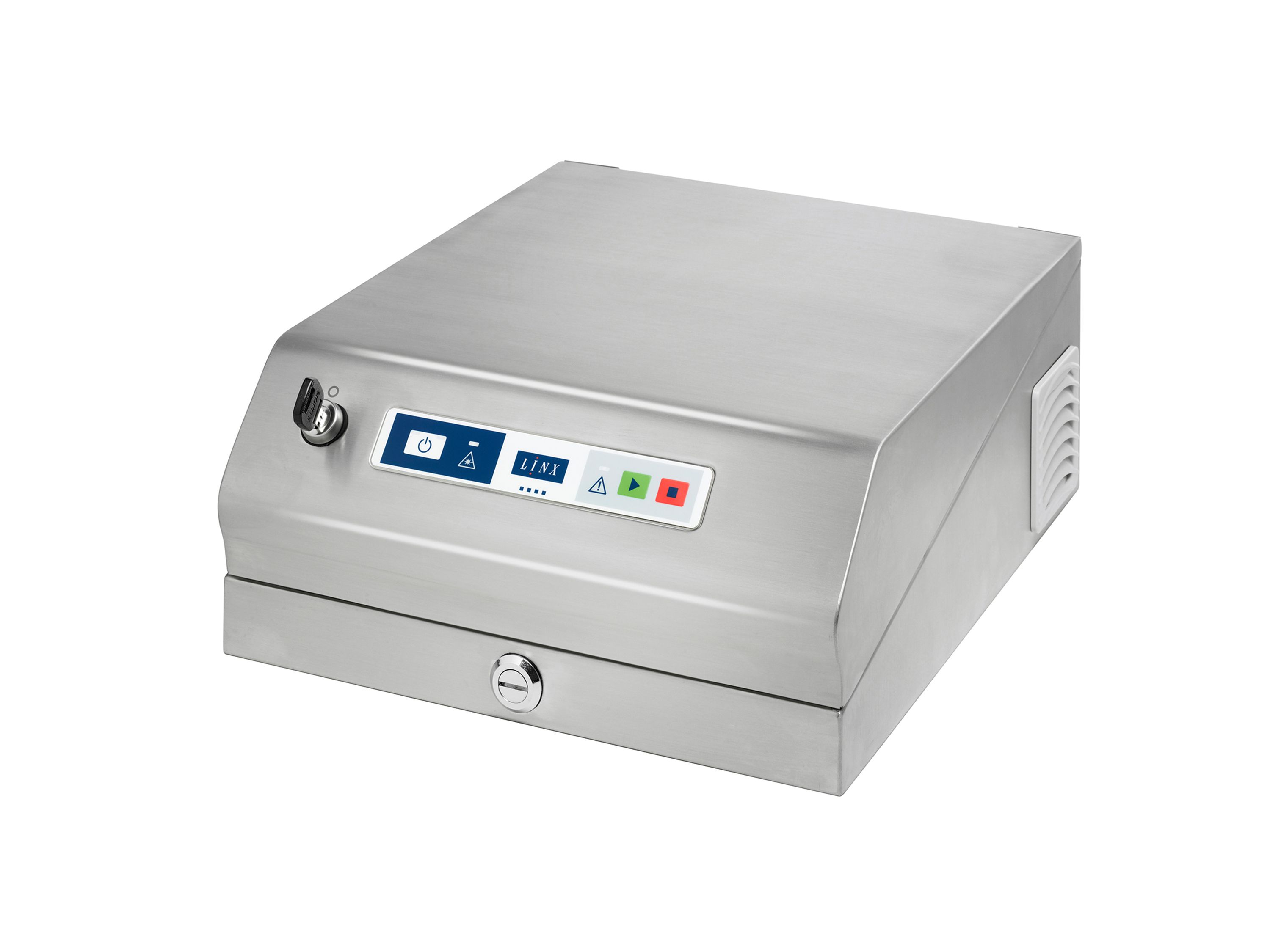

Abmessung Versorgungseinheit (HxBxL)
145 mm x 335 mm x 411 mm
Gewicht
15 kg
IP Schutzart
IP 54, IP65 (optional)
Zulassungen
CE, NRTL, FCC, EAC, RoHS
Rel. Luftfeuchtigkeit nicht kondensierend
90 %
Umgebungstemperatur
5 - 40°C
Anschlussspannung
100-240 V
Netzfrequenz
50-60 Hz
Verbindungskabellänge
3 m (Standard), 5 m (optional), 10 m (optional)
