Etikettendruckspender

Legi-Air 4050B-R

Flexibles Druckspendesystem für die robotergestützte, vollautomatische Etikettierung

Speziell für die Kollaboration mit Robotern entwickelt
Platzsparender und flexibler Etikettendruckspender
Geringer Druckluftverbrauch, spart Energiekosten
Erreicht Druckgeschwindigkeiten bis zu 400 mm/s
Sehr kompakte Bauweise mit großem Erweiterungsspektrum

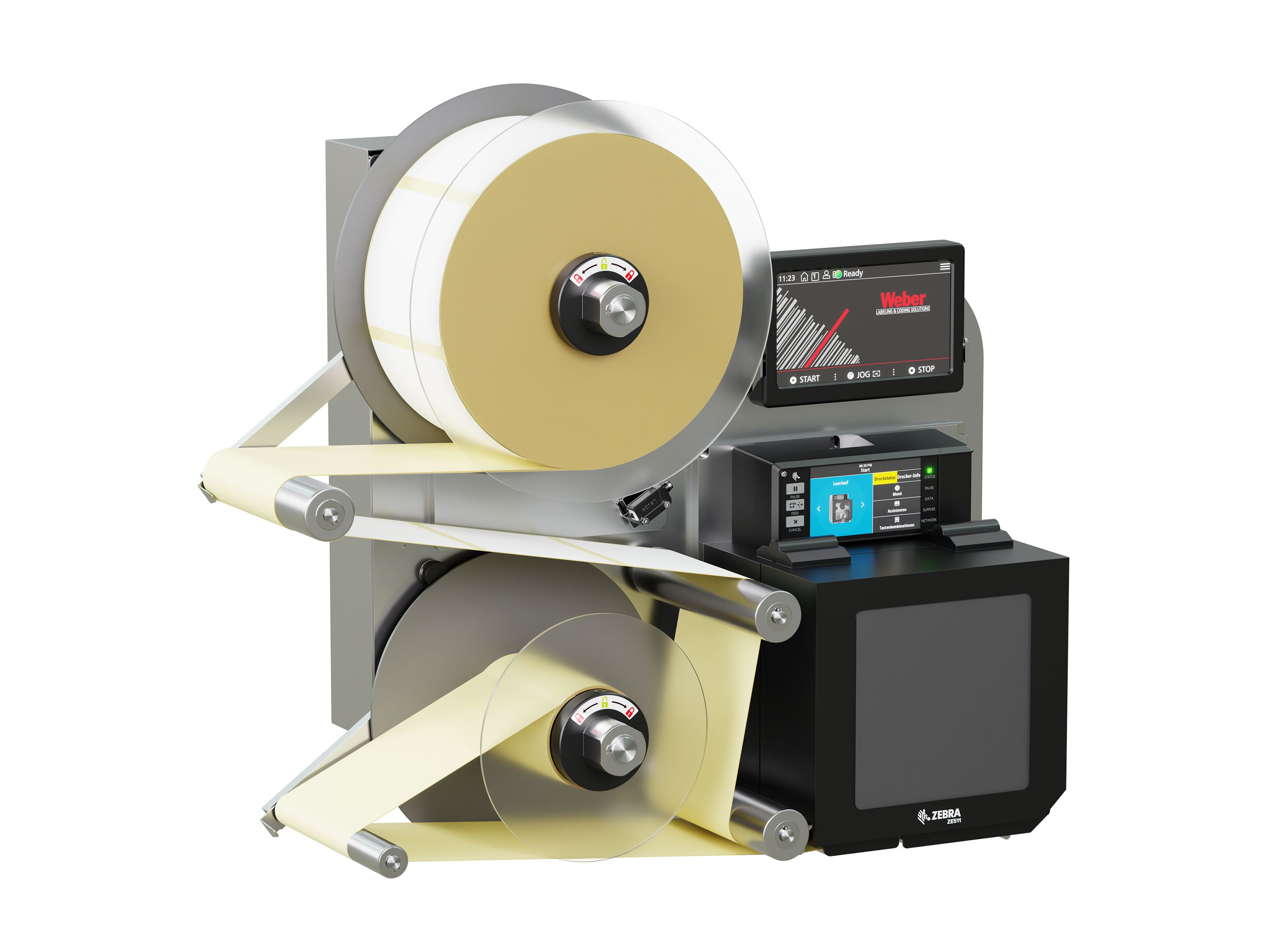

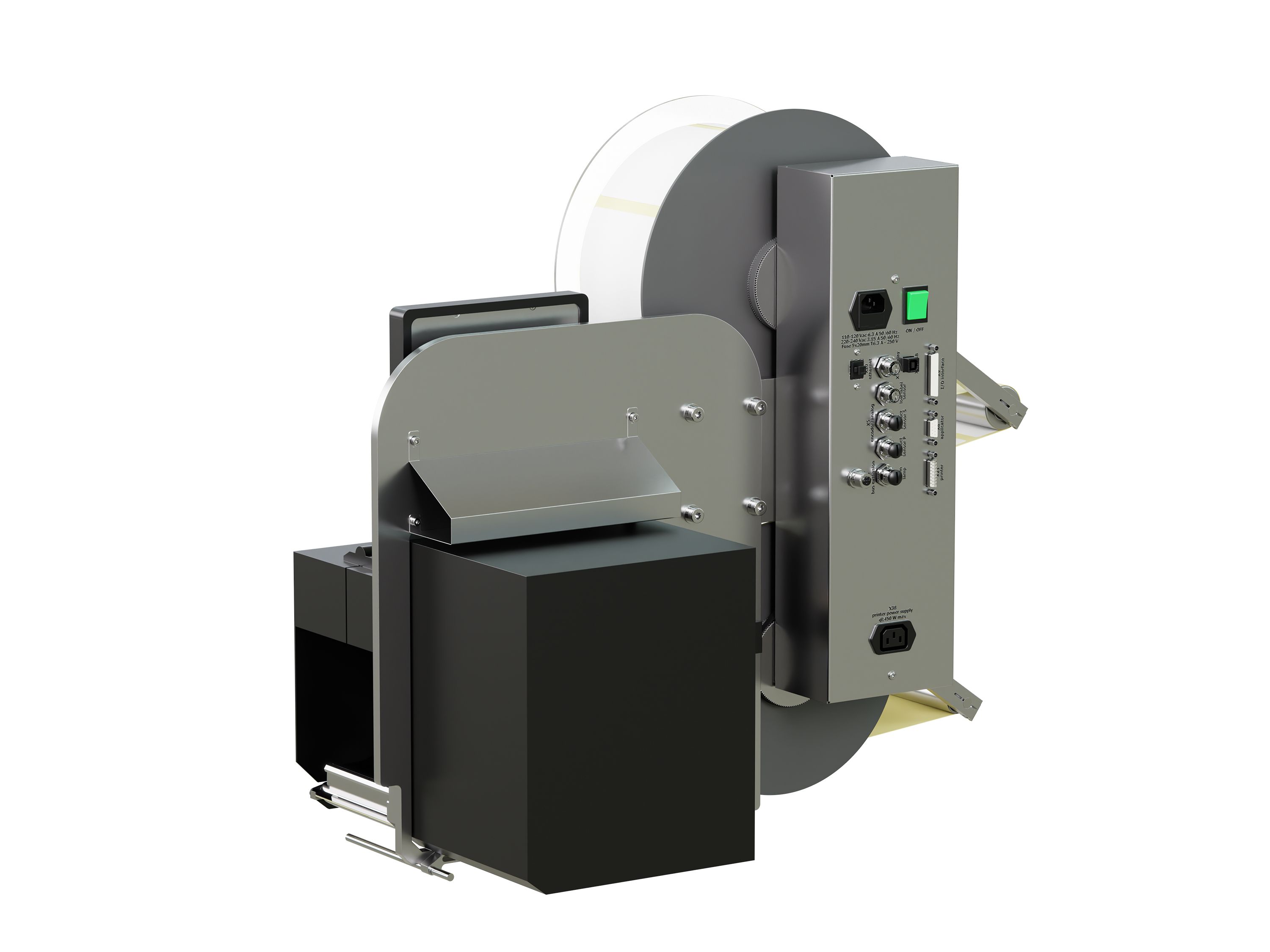

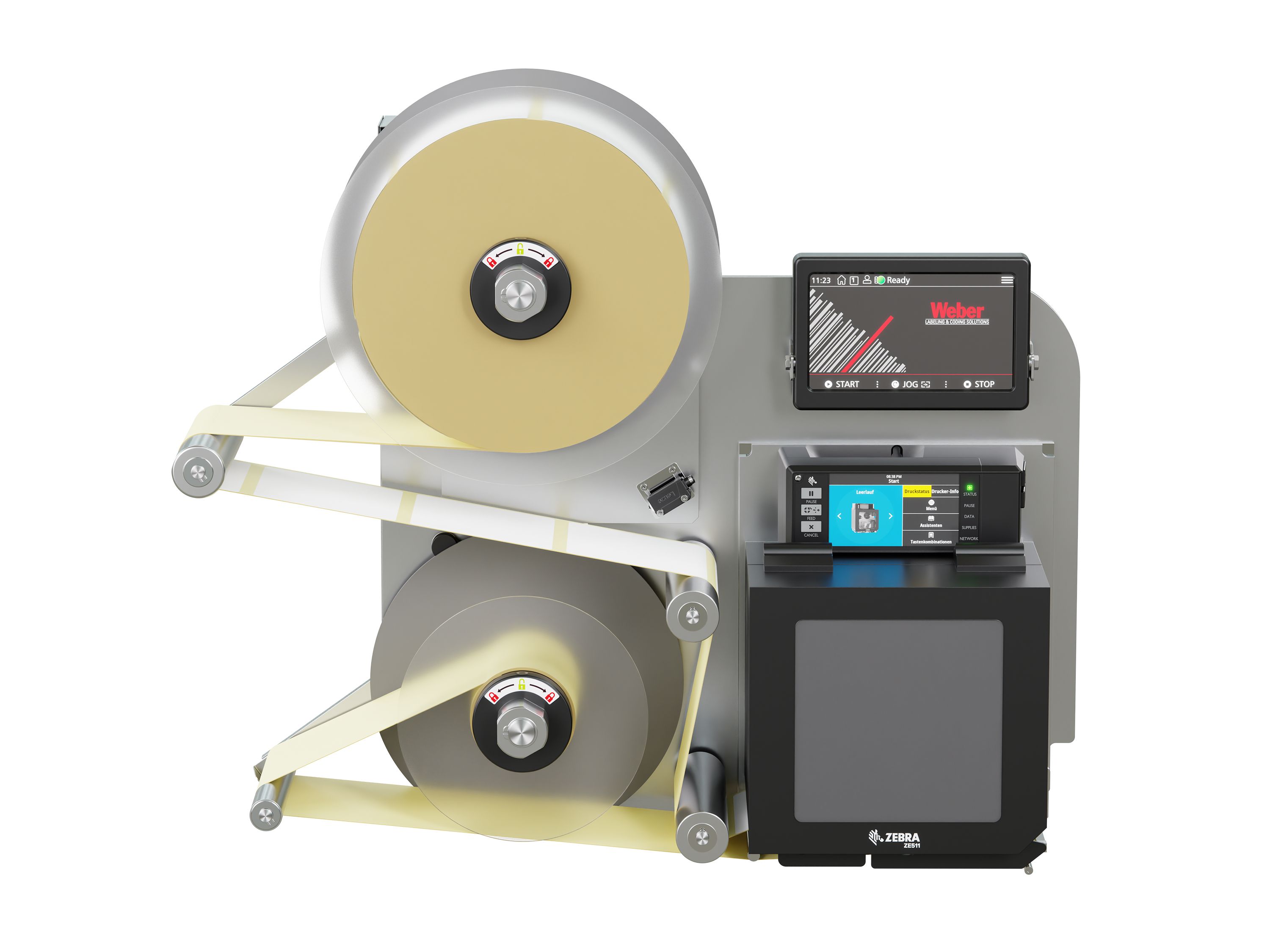

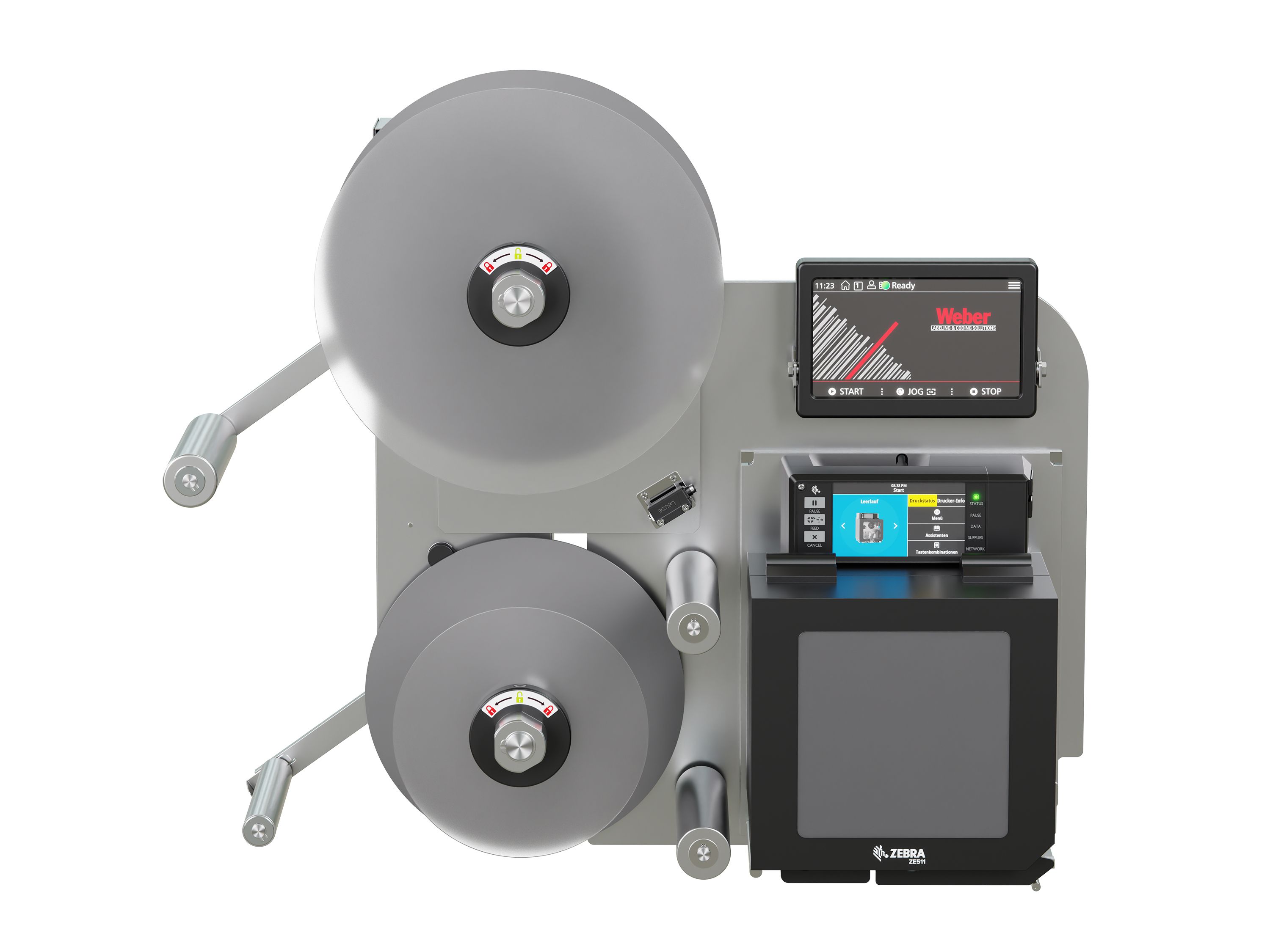

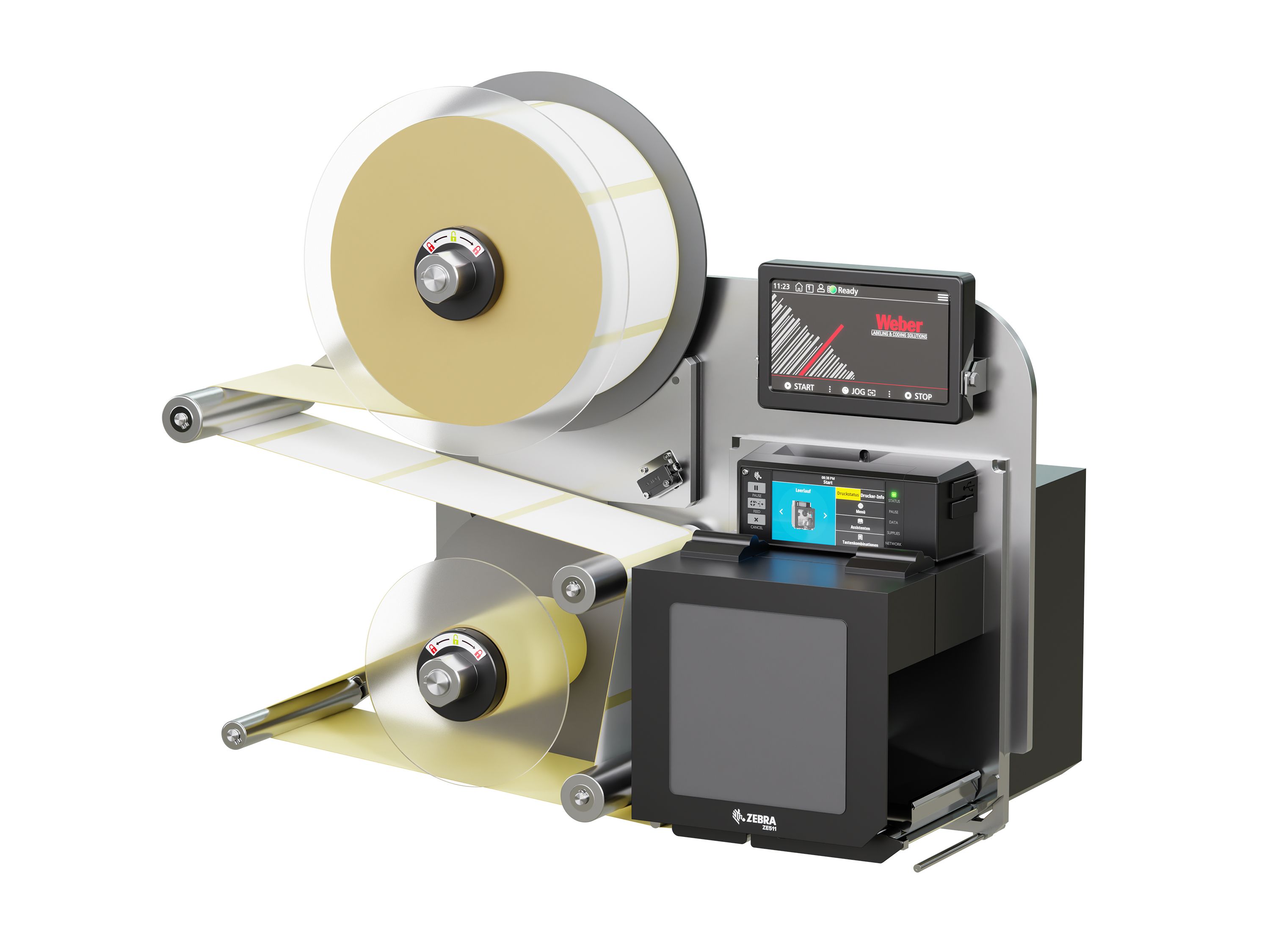

Der Legi-Air 4050B-R ist eine spezielle Robotervariante, die für die gemeinsame Arbeit mit Mehrachsrobotersystemen konzipiert ist. Als Basis dient die bewährte Legi-Air 4050B-Baureihe. Eine gekürzte Grundplatte ermöglicht in dieser Konfiguration die uneingeschränkte Zugänglichkeit an der Spendekante des Druckmoduls für diverse Applikator- und Stempelvarianten eines Roboters.

Mit dem Legi-Air 4050B-R profitieren Sie von bewährter Technik aus der Großserienproduktion: Der roboterkompatible Etikettendruckspender lässt sich besonders leicht in bestehende Prozesse integrieren. Er druckt wahlweise im Thermotransfer- oder Thermodirektverfahren. Leistungsfähige Druckmodule führender Hersteller, die für den Dauerbetrieb im industriellen Umfeld ausgelegt sind, stehen zur Verfügung.

2 Jahre Premium-Wartung kostenlos sichern und profitieren von:

+ Garantierter Reaktionszeit im Störungsfall
+ Wartungen inkl. Wartungsteile und Arbeitszeit
+ Telefonsupport mit 24h Hotline

Mehr erfahren

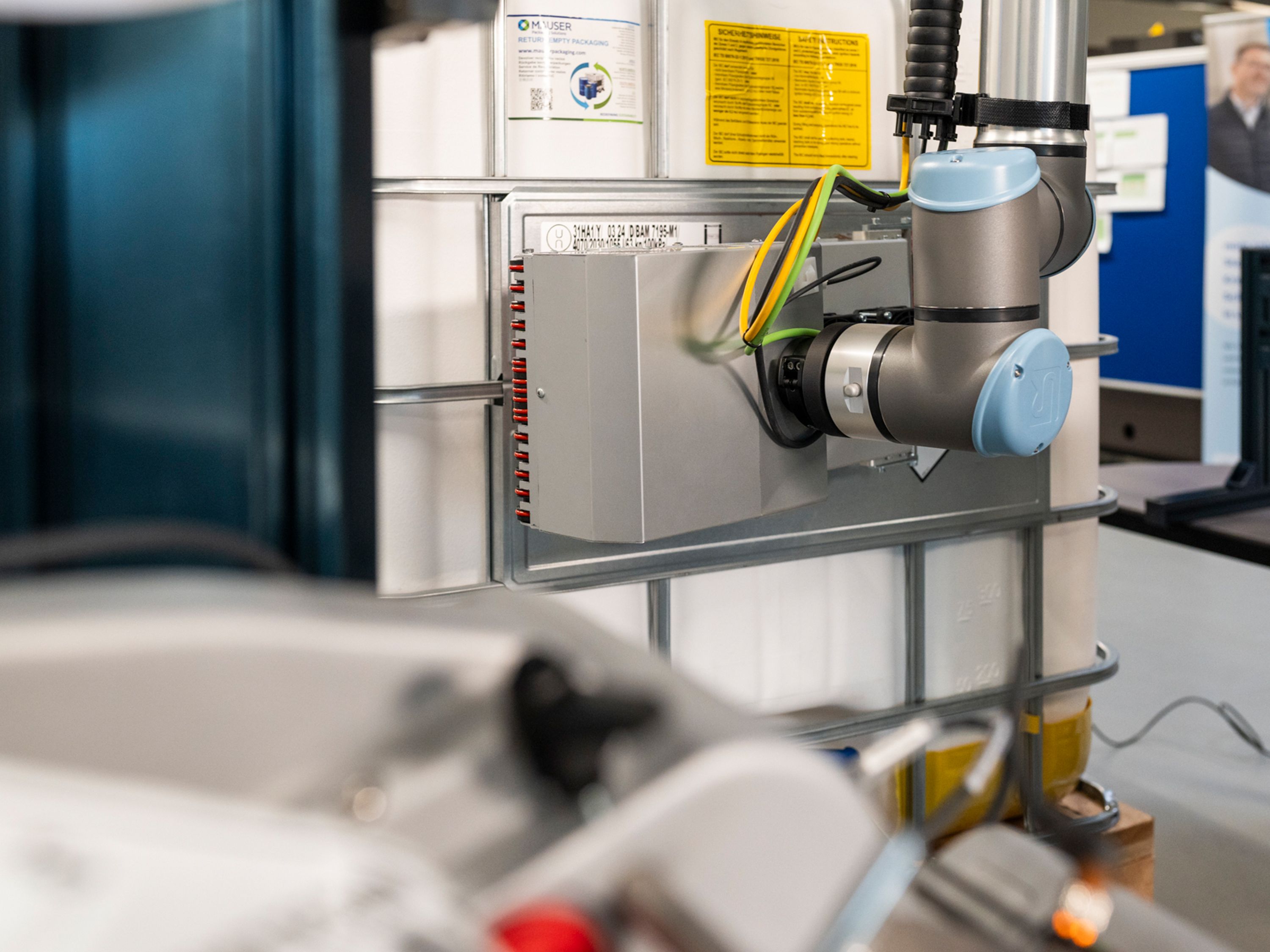

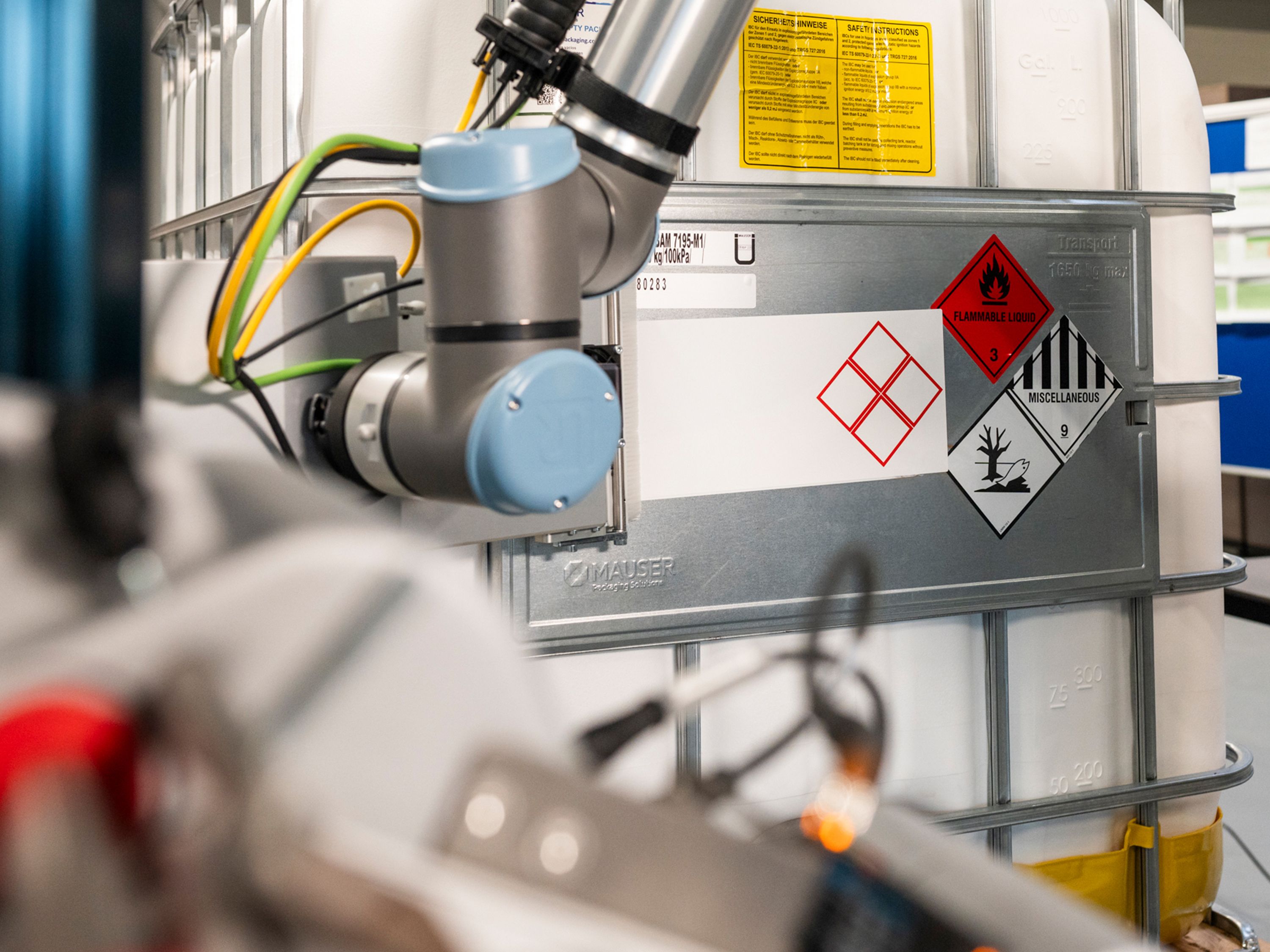

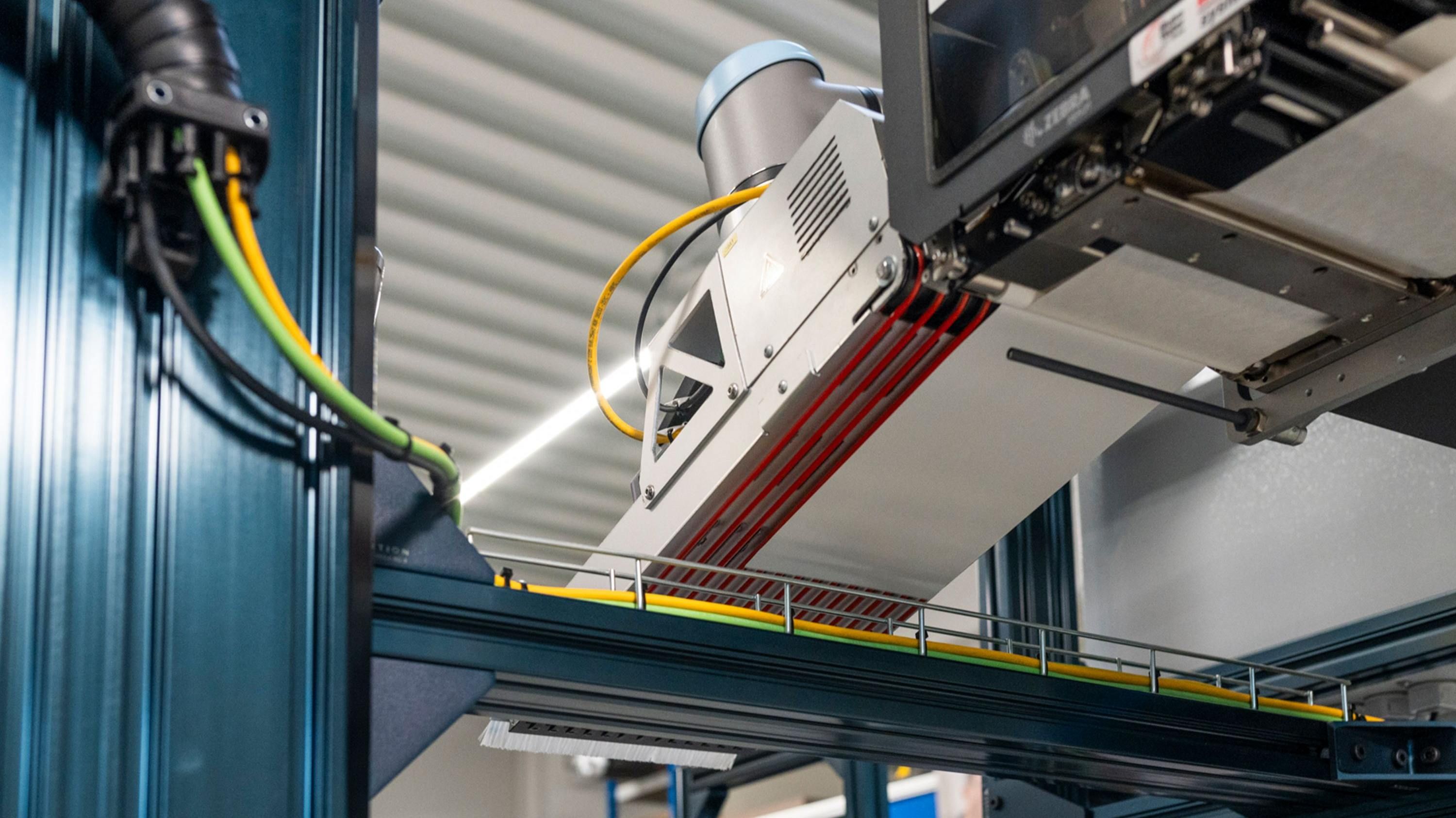

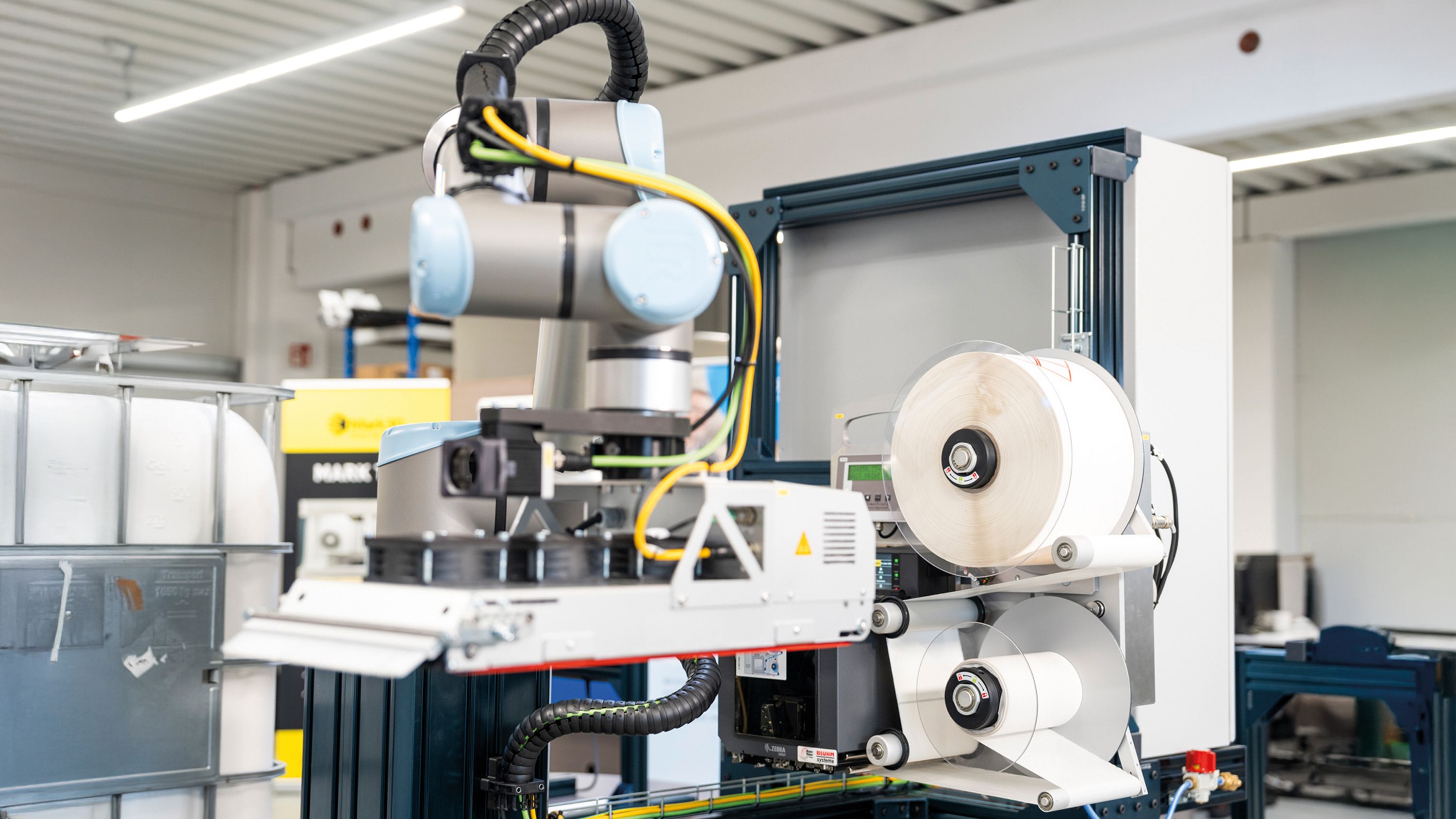

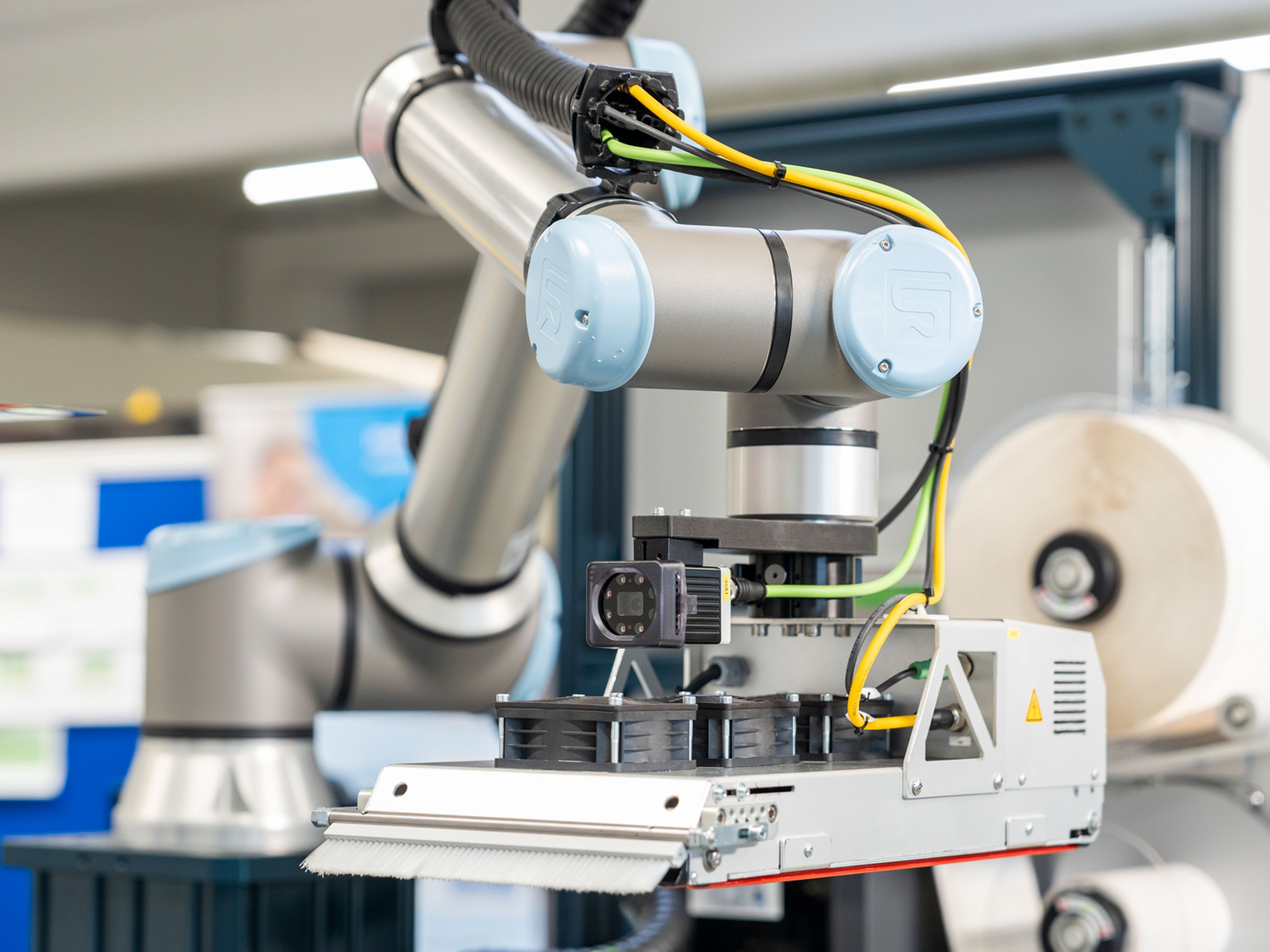

Der Legi-Air 4050B-R arbeitet mit einem Roboter, der über einen individuell gestalteten Applikationsstempel verfügt. Dieser verfährt in die Aufnahmeposition vor dem Druckspender, löst den Druckvorgang aus und übernimmt das frisch bedruckte Etikett. Anschließend bringt der Roboter das Etikett exakt an die zuvor definierte Position auf dem Produkt auf. Dieses Zusammenspiel von Druckspender und Robotik gewährleistet eine hochpräzise, wiederholgenaue Etikettierung – auch bei komplexen Produktgeometrien oder schwer zugänglichen Stellen.

Der Etikettendruckspender ist mit einer Vielzahl an Druckmodulen namhafter Hersteller kombinierbar (Zebra, Sato, Novexx, CAB). Ein Austausch eines Druckmoduls gegen ein anderes ist jederzeit problemlos möglich.

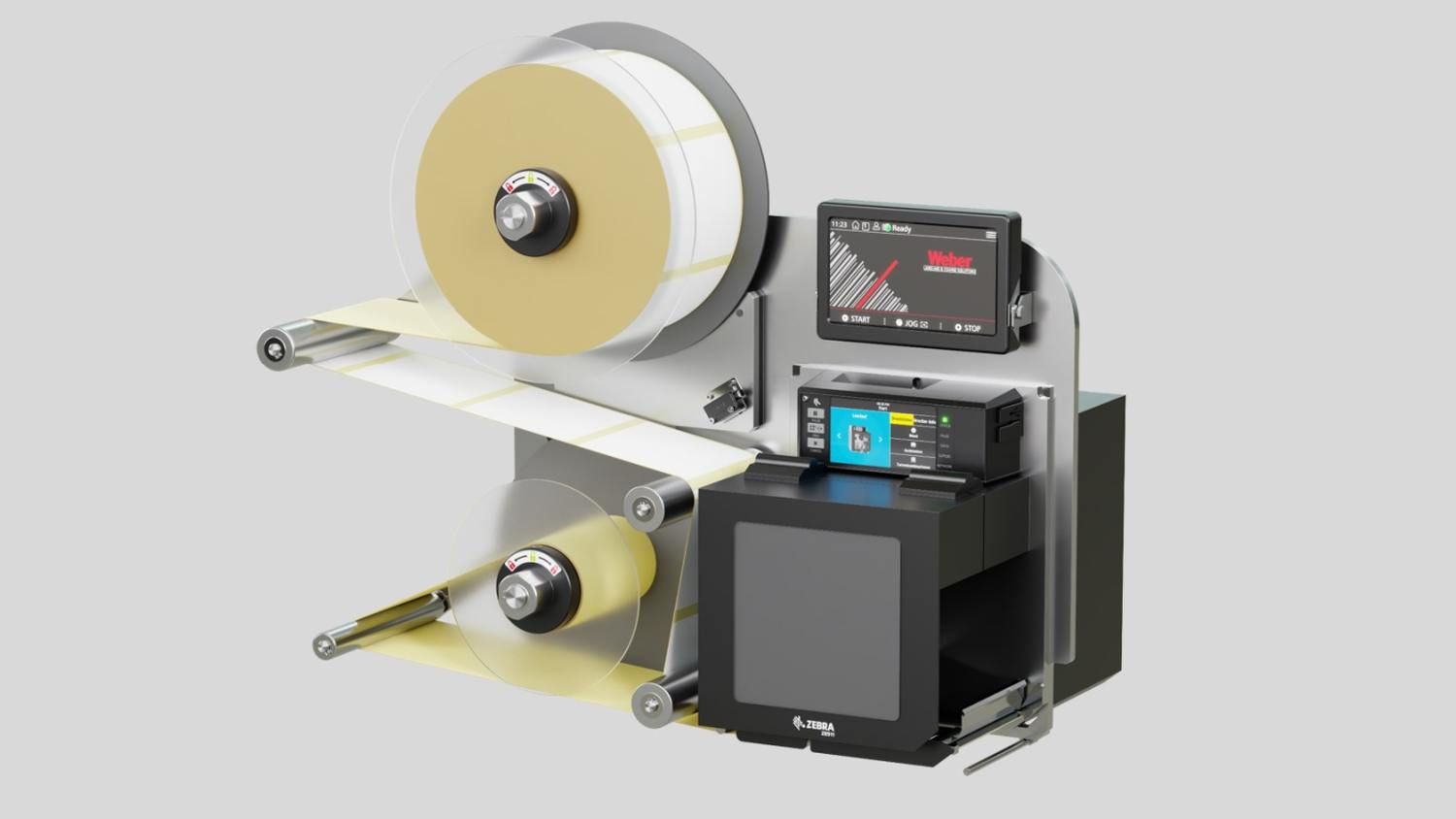

Durch seine äußerst platzsparenden Abmessungen lässt sich der Etikettendruckspender problemlos einfügen. Im Vergleich zum Legi-Air 4050B verfügt das Gerät über eine gekürzte Grundplatte, die eine uneingeschränkte Zugänglichkeit der Spendekante ermöglicht, wodurch der Roboter mit seinem Roboterstempel optimal interagieren kann.

Zebra ZE511

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	104 mm
Druckgeschwindigkeit bis	457 mm/sec
Druckkopfauflösung	203 dpi , 305 dpi, 609 dpi
Druckverfahren	Thermotransfer, Thermodirekt, RFID

Zebra ZE521

Höchste Druckleistung für industrielle Anwendungen

Druckbreite	168 mm
Druckgeschwindigkeit bis	356 mm/sec
Druckkopfauflösung	203 dpi / 305 dpi
Druckverfahren	Thermotransfer, Thermodirekt, RFID

Sato S84NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	104 mm
Druckgeschwindigkeit bis	406 mm/sec
Druckkopfauflösung	203 dpi / 305 dpi / 609 dpi
Druckverfahren	Thermotransfer, Thermodirekt, RFID

Sato S86NX

Präziser, schneller und zuverlässiger Industriedruck

Druckbreite	167,5 mm
Druckgeschwindigkeit bis	355,6 mm/sec
Druckkopfauflösung	203 dpi / 305 dpi
Druckverfahren	Thermotransfer, Thermodirekt, RFID

CAB PX Q4

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	108,4 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	203 dpi / 305 dpi / 609 dpi
Druckverfahren	Thermotransfer und Thermodirekt

CAB PX Q6

Hochpräzises Druckmodul für automatisierte Etikettierung in Industrie und Logistik

Druckbreite	168 mm
Druckgeschwindigkeit bis	250 mm/sec
Druckkopfauflösung	203 dpi / 305 dpi
Druckverfahren	Thermotransfer und Thermodirekt

Novexx XDM 944

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	106 mm
Druckgeschwindigkeit bis	400 mm/sec
Druckkopfauflösung	300 dpi
Druckverfahren	Thermotransfer und Thermodirekt

Novexx XDM 945

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	128 mm
Druckgeschwindigkeit bis	350 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer und Thermodirekt

Novexx XDM 946

Maximale Geschwindigkeit für industrielle Etikettierung

Druckbreite	160 mm
Druckgeschwindigkeit bis	300 mm/sec
Druckkopfauflösung	305 dpi
Druckverfahren	Thermotransfer und Thermodirekt

LDM 180

Effizientes Spendemodul für den Einsatz ohne Druckfunktion

Technische Daten

Spendedaten

Etiketten-Applikationsrate max.

70 1/min

Durchmesser Etikettenrolle max.

300 mm

Merkmale

Technologie

Pneumatisch

Einbaulagenunabhängigkeit

Etikettenabrollung

Schrittmotor

Etikettenaufrollung

Schrittmotor

Etiketten-Mangel-Warnung

optional

Bandriss-Erkennung

nein

HMI

HMI Ausführung

Textdisplay

Physikalische Aspekte

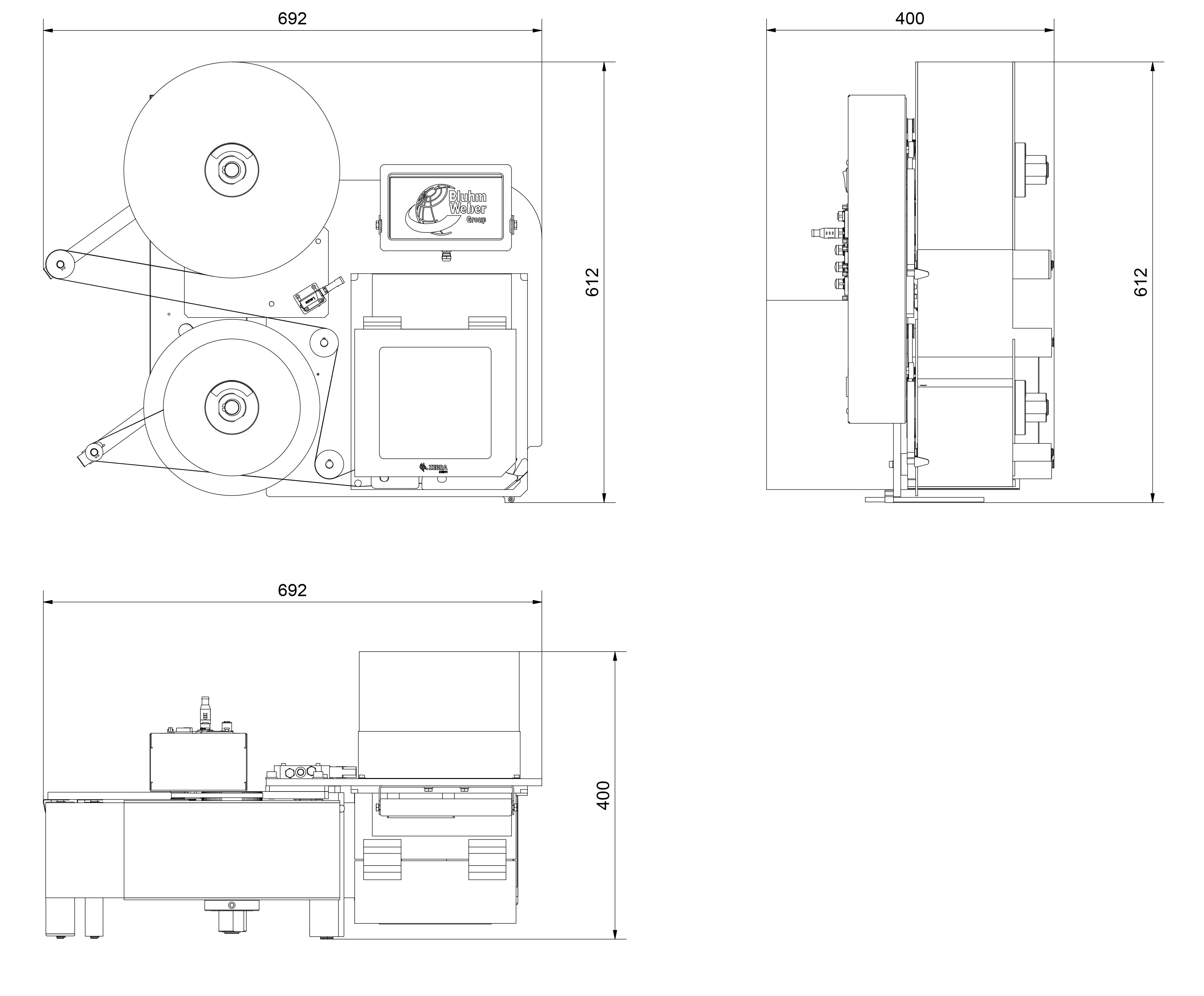

Abmessung System (HxBxL)

612 mm x 400 mm x 692 mm

Gewicht

35 kg

Zulassungen

Rel. Luftfeuchtigkeit nicht kondensierend

15 - 95 %

Umgebungstemperatur

2 - 35°C

Geräuschentwicklung

70 dB

Anschlüsse

Anschlussspannung

90 - 263 V

Stromstärke

5 A

Druckluftanschluss

6 bar

Schnittstellen

USB, WLan 802.11a/b/g/n/ac (Nachrüstoption), Applicator Port, RS232, Ethernet IPV4
